Bài viết này sẽ hướng dẫn cho các bạn các bước thi công 1 tủ động lực (có bảo vệ mất pha)như thế nào, chỉ cần các bạn có nền tảng về điện, kết hợp thêm 1 chút kỹ thuật và khéo tay là chúng ta sẽ dễ dàng thi công được 1 tủ điện động lực.
.gif)
Thông tin chi tiết
Bước 1: chuẩn bị sơ đồ mạch động lực :

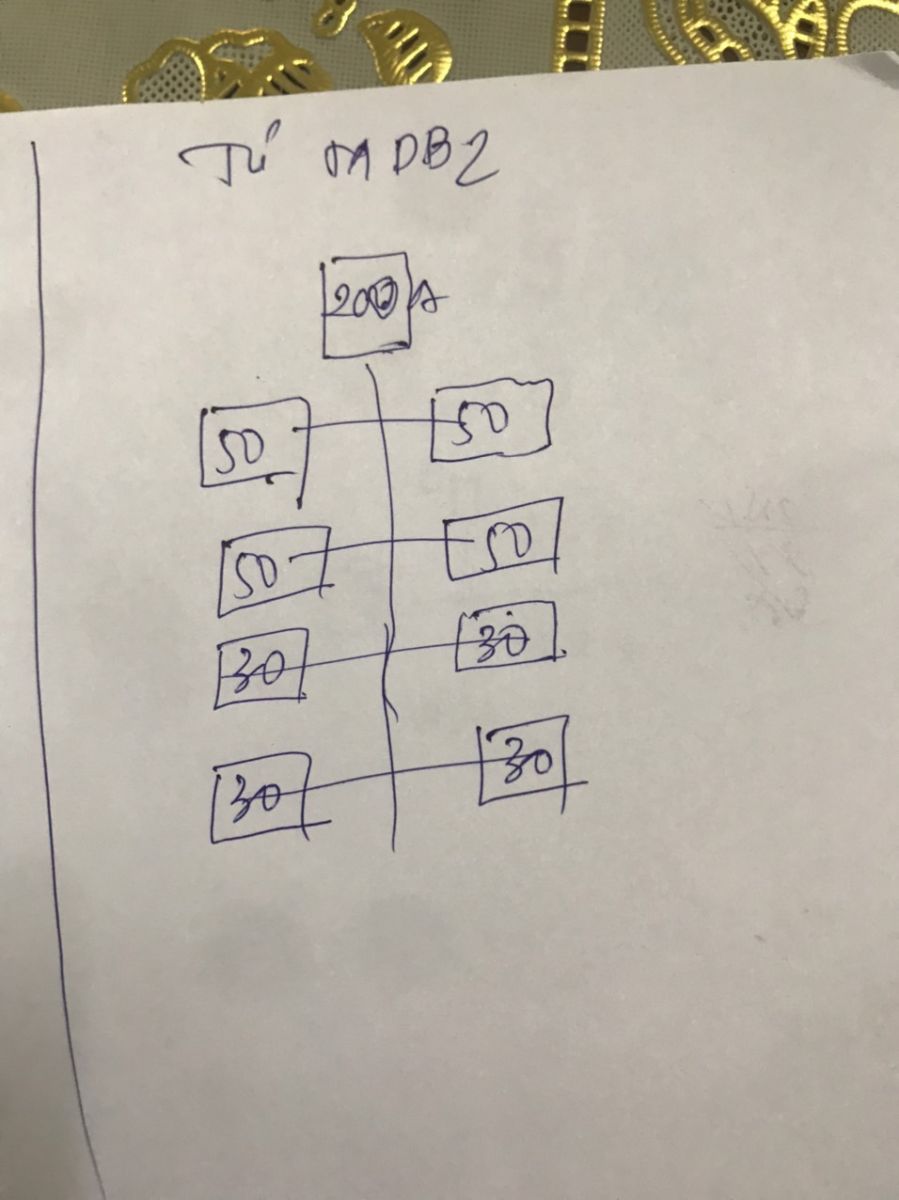

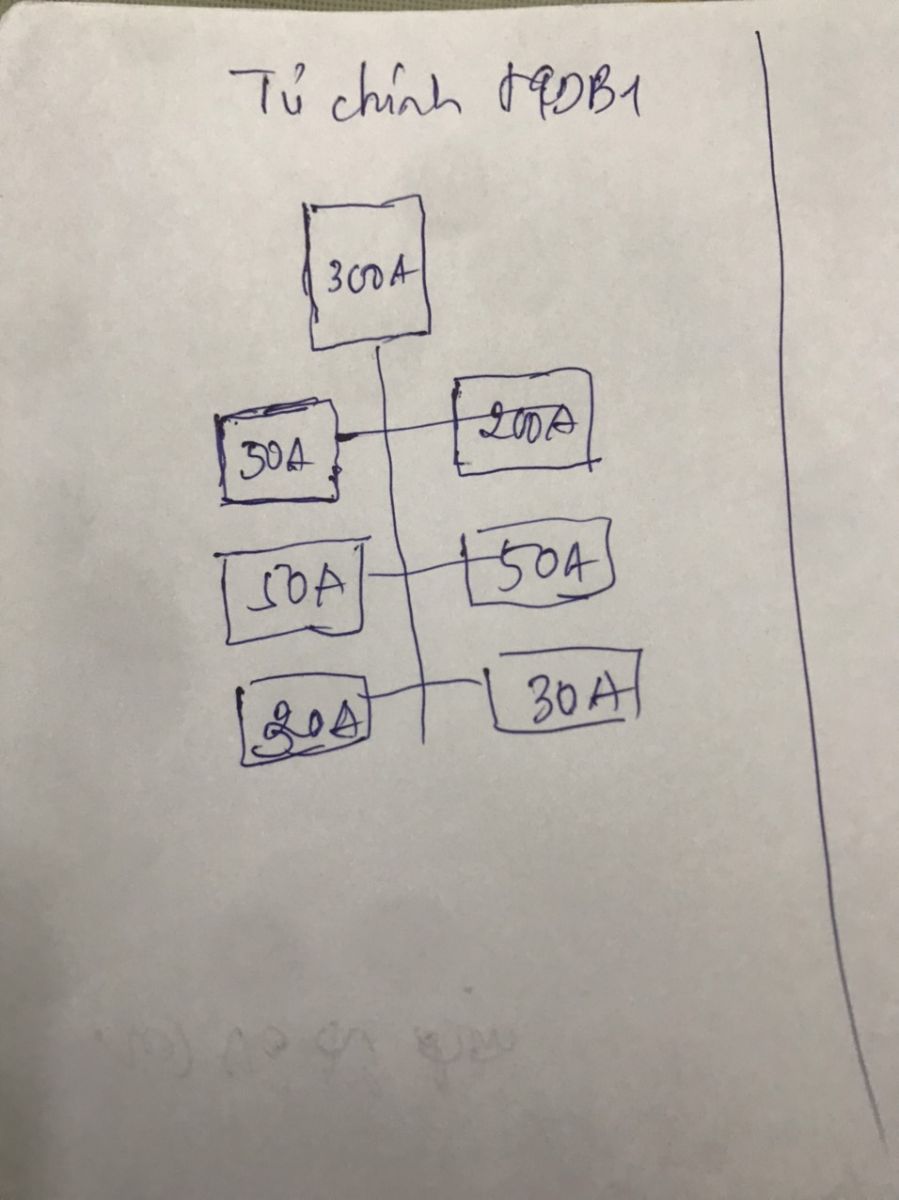

Hình 1: sơ đồ phác thảo mạch điện tủ chính và tụ phụ động lực
Sơ đồ phác thảo trên giấy nhé các bạn, vẽ nguệc ngoạc vậy thôi chứ lên bản vẽ là đẹp ngay
.jpg)

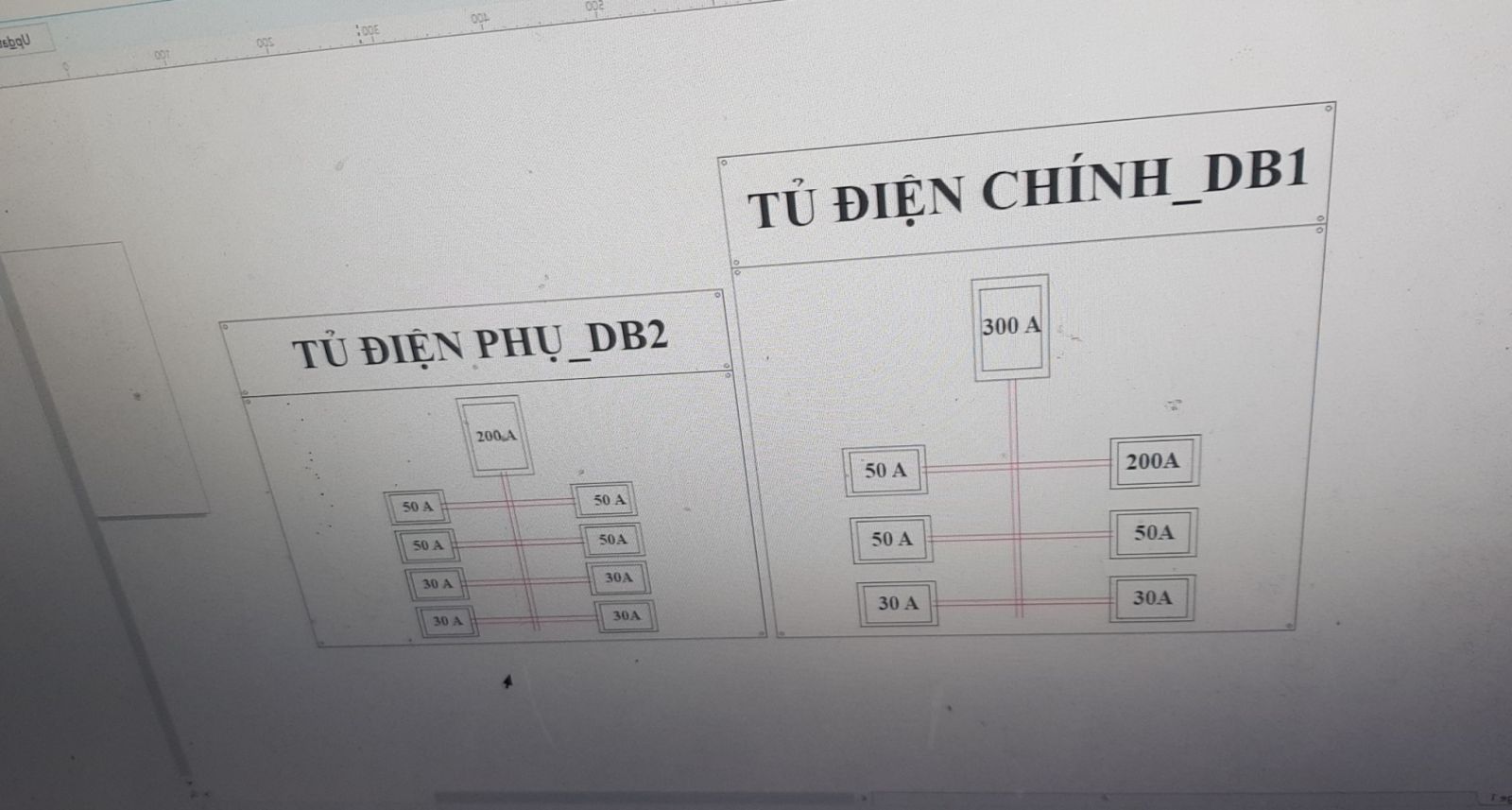

Hình 2: sơ đồ khăc lazer bên ngoài vỏ tủ điện
Đây cũng là hình vẽ sơ đồ để gắn ngoài tủ điện , các bạn tải bản khắc mica ở đây nhé. Mang ra tiệm họ sẽ khắc mica . Sau đó mang về xịt sơn sử dụng hai màu sơn trắng và sơn xanh để khô chúng ta sẽ có sơ đồ để dán trên tủ điện.
Bước 2: danh sách vật tư thiết bị cần dùng:
1. Tủ điện:
Bước đầu tiên sẽ chọn kích thước tủ điện sao cho phù hợp với nhu cầu và mục đích sử dụng. Tủ điện này nhằm mục đích đóng ngắt mạch do đó sẽ dùng tủ 2 lớp để có lớp ngăn cách bảo vệ người sử dụng khi xảy ra sự cố. Tủ 2 lớp thì giá cả sẽ cao hơn tủ 1 lớp nhưng vì tính an toàn và thẩm mỹ chúng ta sẽ chọn loại tủ này. Việc chọn tủ này các bạn cũng phải thêm 1 công đoạn nữa là vẽ bản vẽ sắp xếp MCCB và vị trí cắt lỗ để gắn các thiết bị . Hiện nay các cơ sở sản xuất tủ điện chỉ cần đưa file thiết kế sắp xếp khí cụ điện, họ sẽ cắt cnc sau đó tiến hành phun sơn tĩnh điện, nhận tủ về các bạn chỉ ráp thiết bị vào là xong, rất nhanh và chuyên nghiệp.

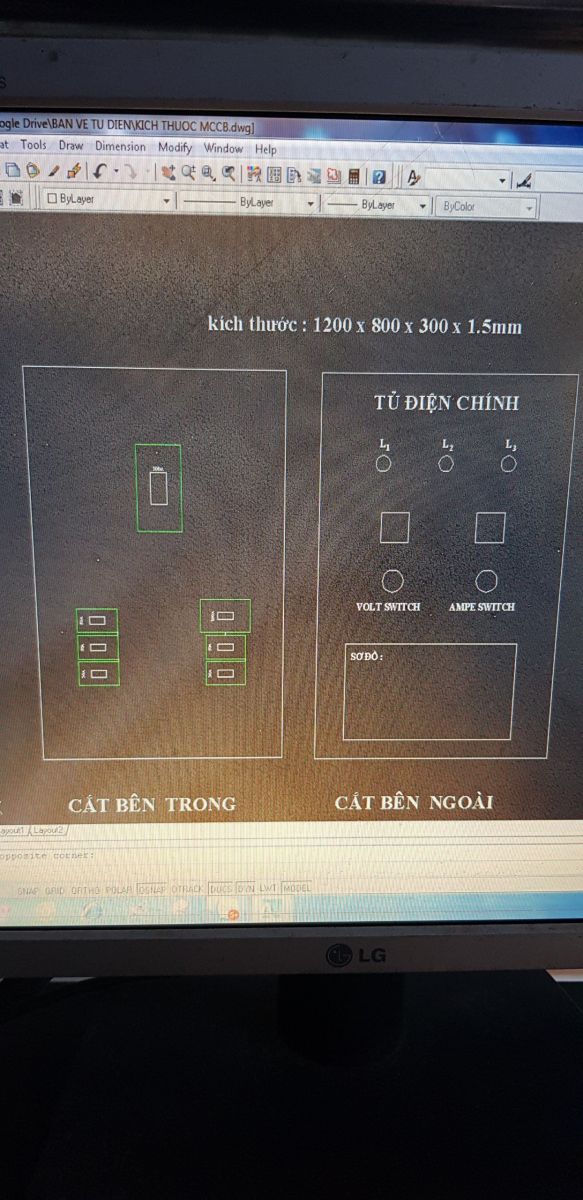

Hình 3: bản vẽ autocad đục lỗ gắn thiết bị
Đây là link bản vẽ Autocad các bạn tải về tham khảo nhé:

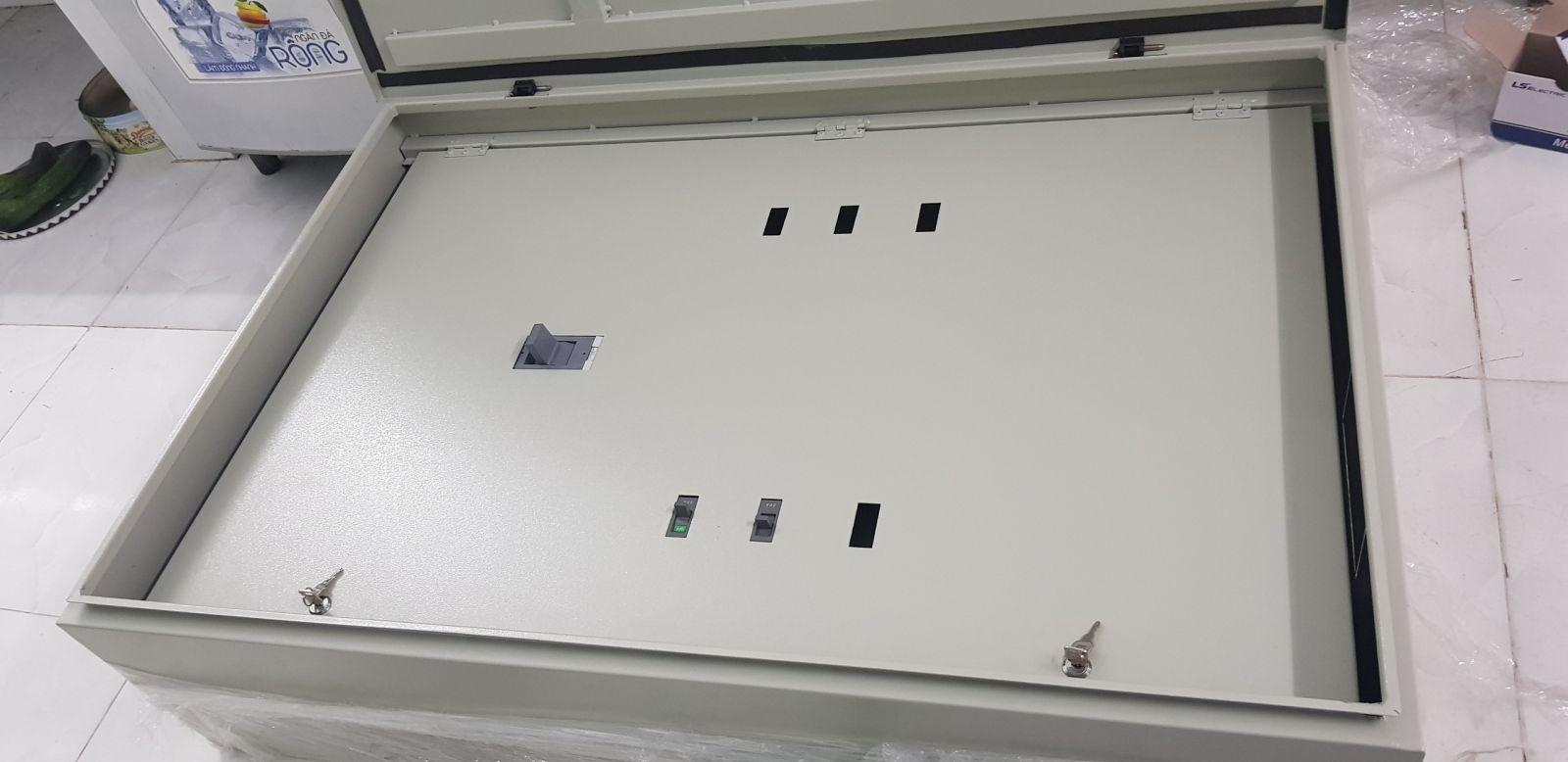

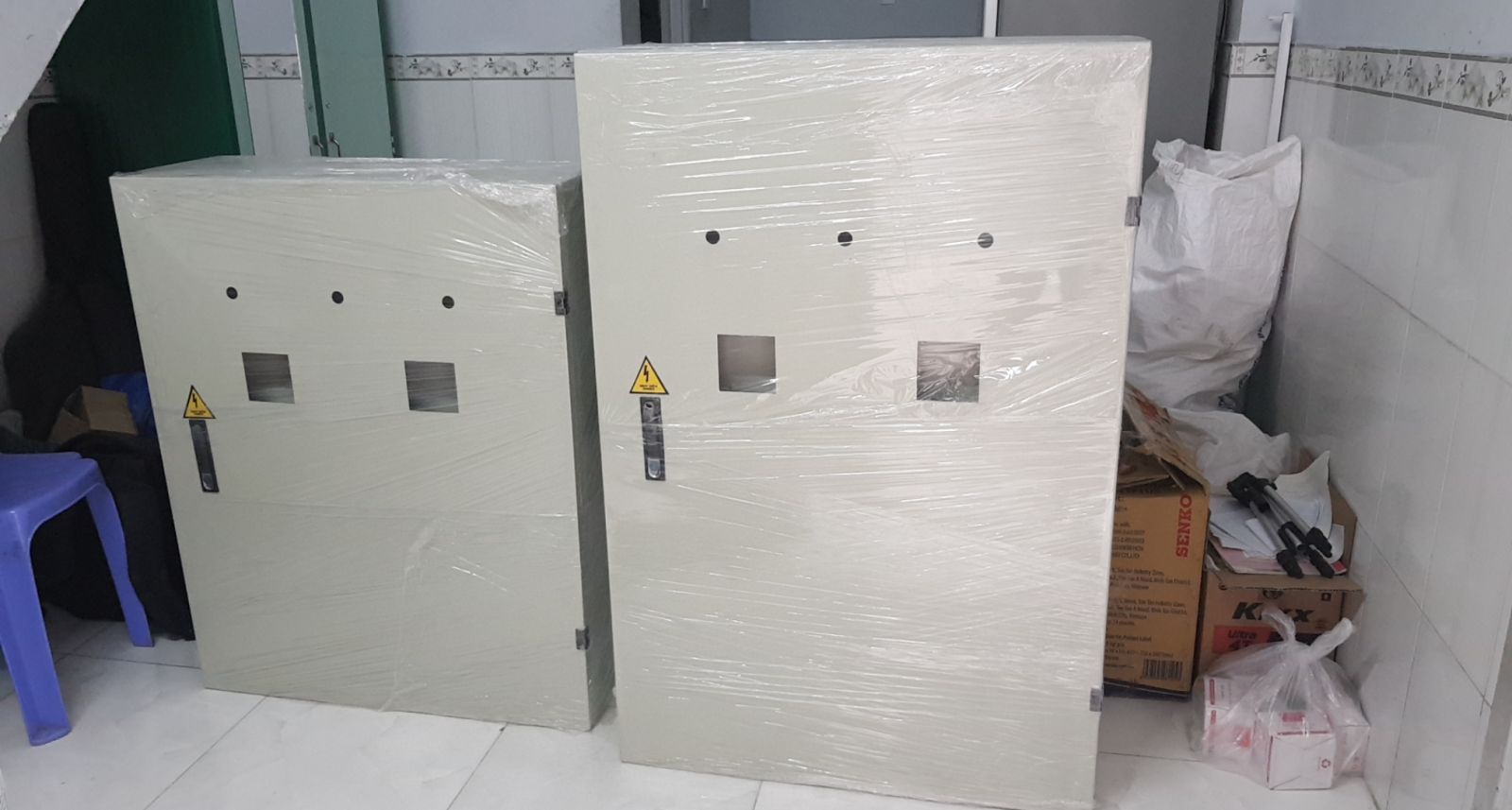

Sau khi gửi bản vẽ tới công ty gia công tủ điện chờ đợi 3 hôm.... và đây là tủ điện được gửi về. Nhiệm vụ bây giờ là gắn thiết bị vật tư vào và đấu dây nữa là ổn.

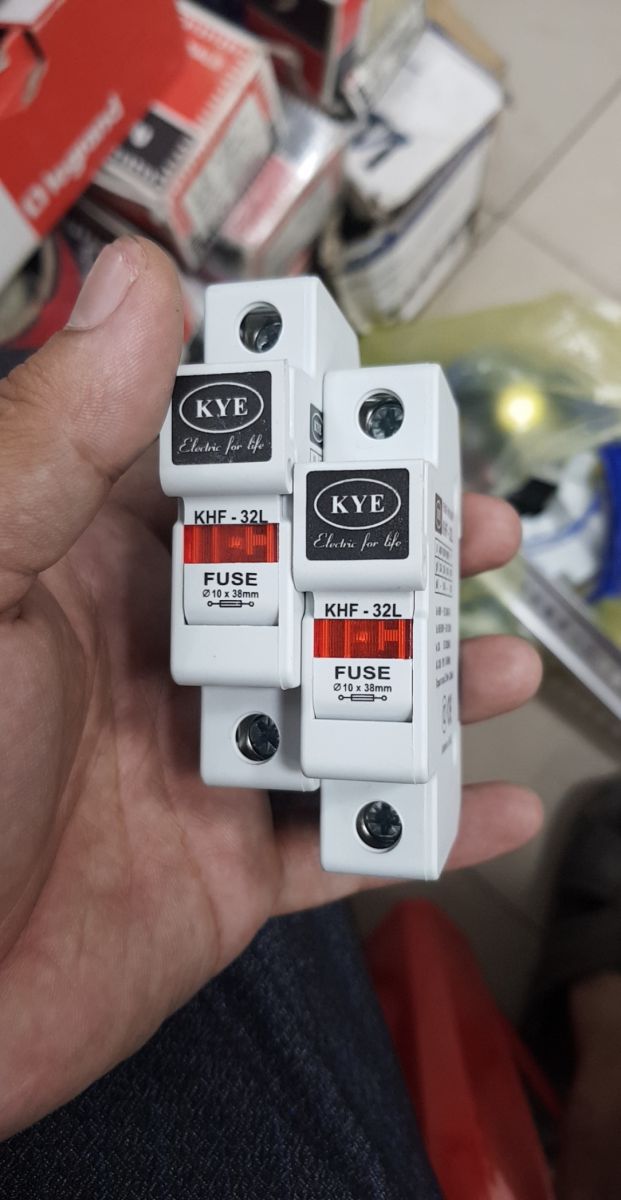

2. Cầu chì
Với 1 tủ điện các bạn sẽ sử dụng 3 cầu chì, đây là loại cầu chì ống có chỉ thị đèn led, Khi bị đứt dây chì thì sẽ sáng đèn led để báo cho chúng ta biết để thay cầu chì mới. Đây là tủ động lực có chế độ bảo vệ mất pha do đó mình sẽ dùng 3 cầu chì này để ngắt 3 dây pha đưa vào bộ bảo vệ mất pha để nó tác động vào CB khi có sự cố. Việc ngắt cầu chì sẽ nhanh chóng và chuyên nghiệp hơn để kiểm tra khi nghiệm thu, chứ các bạn đừng tháo từng cọng cáp lớn ra để kiểm tra mất pha nhé, vừa nguy hiểm tốn thời gian lại không chuyên nghiệp
3. Đồng hồ Vôn

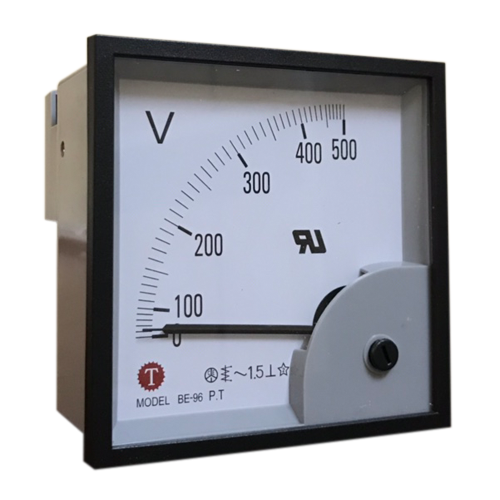

Hình 7: đồng hồ vôn 500V
Đồng hồ vôn các bạn nên chọn loại đo được ngưỡng điện áp là 500v để có thể đo được điện áp pha (220v) và điện áp dây (380v ). Chúng ta có 3 pha vậy để đo được điện áp pha và điện áp dây của lần lượt 3 pha thì cần phải có 6 cái đồng hồ đo vôn, như vậy quá tốn kém và cồng kềnh. Biện pháp đơn giản và hữu hiệu hay được sử dụng đó là sử dụng kết hợp với 1 switch vôn, đây là bộ chuyển mạch giúp chúng ta đo kiểm được tất cả các pha của nguồn.

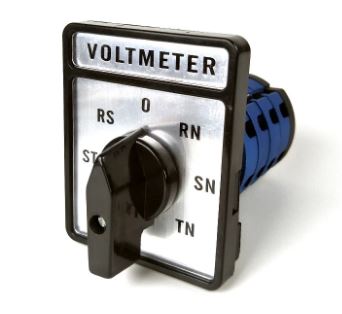

Hình 8: Bộ chuyển mạch vôn
Đấu nối với switch cũng rất dễ dàng. các bạn sẽ cấp 3 dây pha vào 3 vị trí R,S,T và trung tính N. Từ switch này có 2 dây A1, A2 các bạn sẽ đem nối vào đồng hồ là xong.
4. Đồng hồ ampe

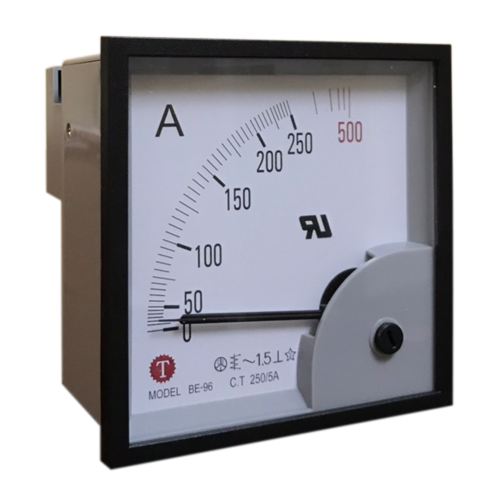

Hình 9: đồng hồ ampe
Không giống như đồng hồ vôn , đối với đồng hồ ampe thì chúng ta phải chọn dòng cho phù hợp với dòng tải mà các bạn tính toán ra , ví dụ tải của các bạn là 200 ampe thì các bạn chọn đồng hồ hiện thị 200A (hoặc hơn 100A) . Đồng hồ các bạn chọn là loại 200/5A (các bạn xem ở trên hình sẽ thấy ký hiệu) vì không thể đo trực tiếp nên đồng hồ này sẽ đo gián tiếp qua biến dòng, mặc dù thông số trên kim là 200A nhưng thực tế nó chỉ là 5A.

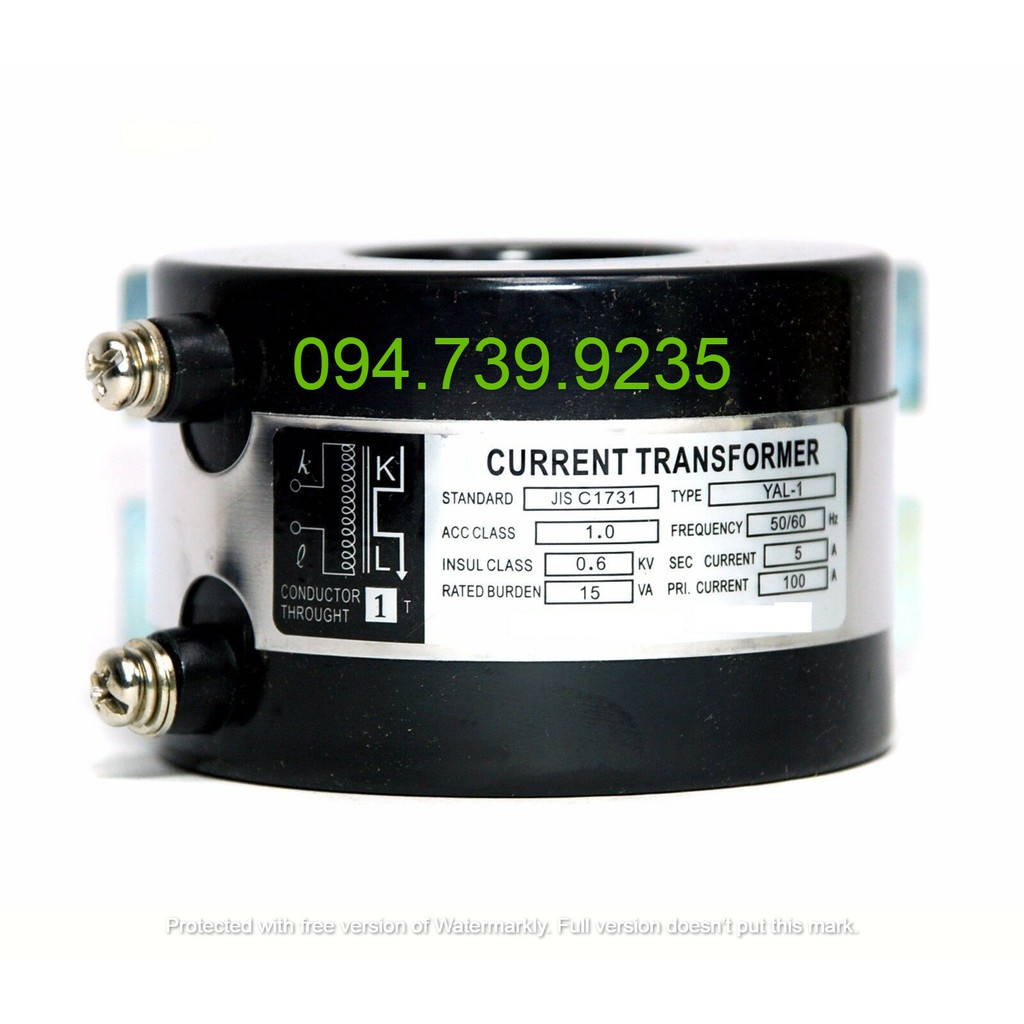

Nếu đồng hồ các bạn chọn là 200A thì biến dòng các bạn sẽ chọn là 200:5 đó là tỉ số biến dòng, các bạn nhớ chọn phù hợp với đồng hồ để đo được chính xác.

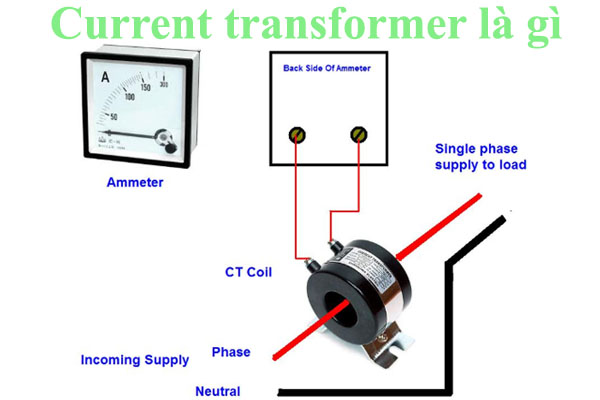

Hình 11: sơ đồ nối biến dòng và đồng hồ ampe
Đây là sơ đồ kết nối biến dòng với đồng hồ đo ampe, phía mạch động lực các bạn chỉ cần đưa 1 dây đi qua lõi biến dòng. biến dòng sẽ cảm nhận được và đưa điện áp tới đồng hồ đo ampe.
Cũng như đồng hồ đo vôn , ở đây chúng ta có 3 pha do đó cũng cần 3 đồng hồ đo dòng. Để cho đơn giản các bạn sẽ dùng 3 biến dòng kết hợp với 1 switch và 1 đồng hồ

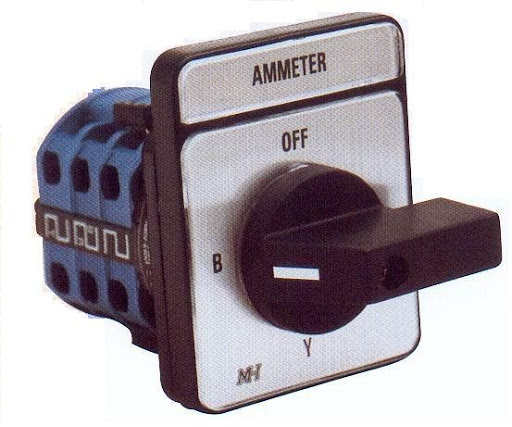

Hình 12: bộ chuyển mạch ampe
Từ 3 biến dòng sẽ đưa ra 6 dây, các bạn sẽ nối 3 dây lại làm 1 dây chung và nối vào dây N của switch, 3 dầu còn lại của biến dòng lần lượt đưa vào 3 đầu R,S,T của switch , trên switch sẽ ra 2 dây ra là A1,A2 các bạn đưa vào đồng hồ đo ampe.

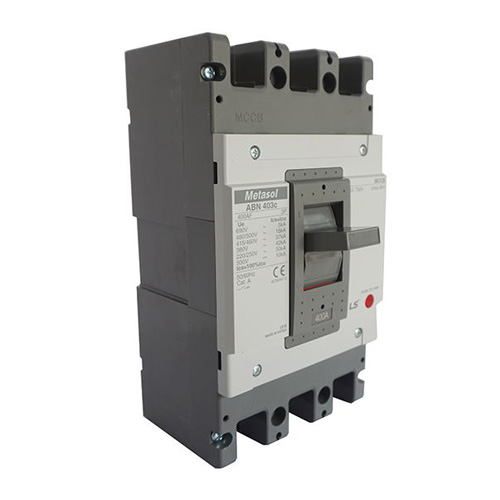

5. MCCB
Trong tủ điện này mình sử dụng nhiều loại MCCB :300A, 200A, 100A, 50A, 30A

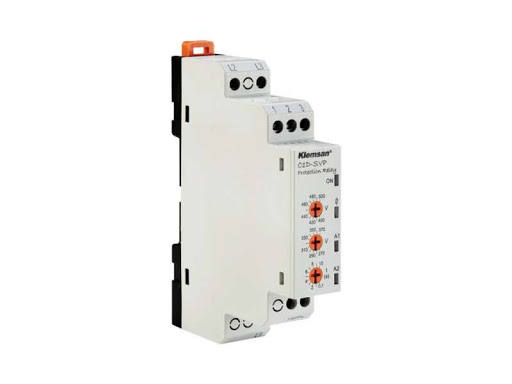

6. Bộ bảo vệ mất pha
Như các bạn đã biết việc đảo pha sẽ khiến động cơ quay ngược, mất pha sẽ khiến cháy động cơ. Có những động cơ không thể quay ngược như máy bơm nước, máy nén.... Để kiểm soát việc bị mất pha và bảo pha chúng ta cần sử dụng bộ bảo vệ pha khi xảy ra sự cố mất pha hay đảo pha thì bộ này sẽ đóng tiếp điểm để tác động vào cơ cấu bảo vệ
.jpg)
Từ bộ bảo vệ pha thông thường sẽ tác động tiếp điểm làm ngắt cuộn hút của công tắc tơ , tuy nhiên không phải khi nào contactor cũng là lựa chọn số 1, việc hoạt động liên tục 24/24 khiến độ bền của contactor giảm xuống rất nhanh, và vấn đề đáng nói là giá thành của 1 contactor có dòng làm việc lớn cũng rất đáng nói. Giải pháp ở đây là dùng chính MCCB tổng trong tủ để bảo vệ, vậy muốn MCCB tác động được thì chúng ta sẽ gắn thêm cho CB một thiết bị gọi là shunt trip

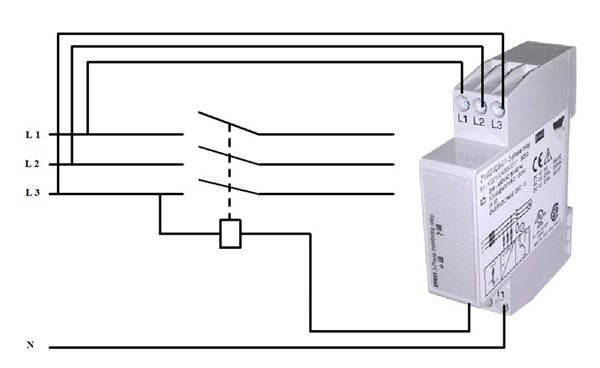

Hình 15: sơ đồ kết nối bộ bảo vệ mất pha
Các bạn xem trên hình thì vị trí ô vuông có đường nét chấm gạch gạch đó chính là shunt trip đó các bạn. Khi xảy ra sự cố mất pha tiếp điểm của bộ bảo vệ pha đóng lại sẽ cấp nguồn cho shunt trip để tác động vào MCCB

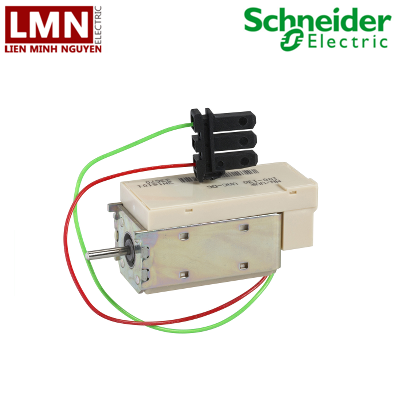

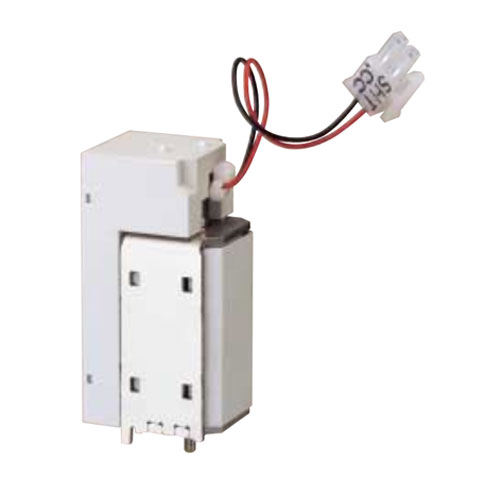

Hình 16: hình ảnh các loại shunt trip
Shunt trip về bản chất là 1 nam châm điện khi được kích thích sẽ phóng chốt ra để tác động làm cho MCCB tác động ngay lập tức . shunt trip có nhiều loại và hình dáng khác nhau, khi mua các bạn sẽ mua kèm với MCCB như vậy sẽ gắn vừa khớp. các bạn có thể tham khảo cách gắn trong video này nhé:
7. Thanh cái
Hình 17: thanh cái 300A
Sau khi cố định và gắn các MCCB vào vị trí các bạn sẽ đo và mua thanh cái theo từng vị trí, Như trong hình là 3 thanh cái tổng có chiều dài mỗi thanh là 30cm và chịu dòng tải 300A.

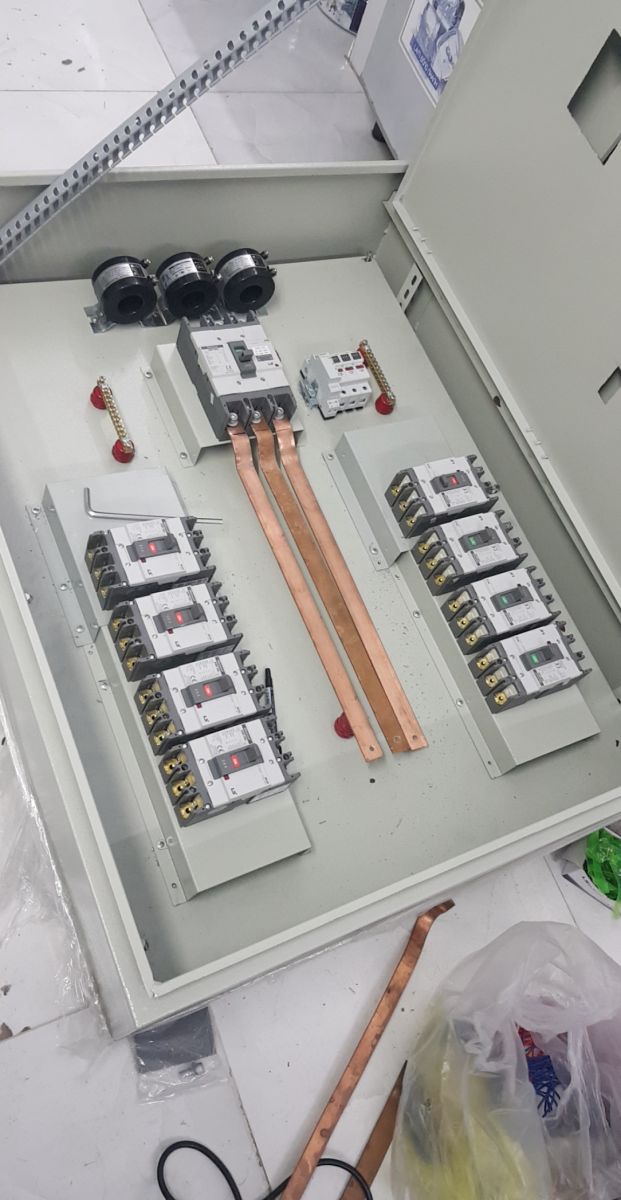

Hình 18: sắp thanh cái trong tủ điện
Các thanh cái chia ra 2 bên là loại 200A, 100A và 50A. Khi mua thanh cái không cần biết là dài hay ngắn , chịu dòng điện lớn hay nhỏ, khi tính tiền chủ tiệm sẽ đem cân lên và tính, giá 1 kg thanh cái là 280 ngàn nhé các bạn. Thi công xong 2 cái tủ động lực này mình tốn hết 2tr tiền thanh cái đấy, đây cũng là lưu ý khi tính toán và báo giá cho chính xác.
Để đỡ thanh cái thanh trung tính sẽ dùng đế đỡ thanh cái
.jpg)

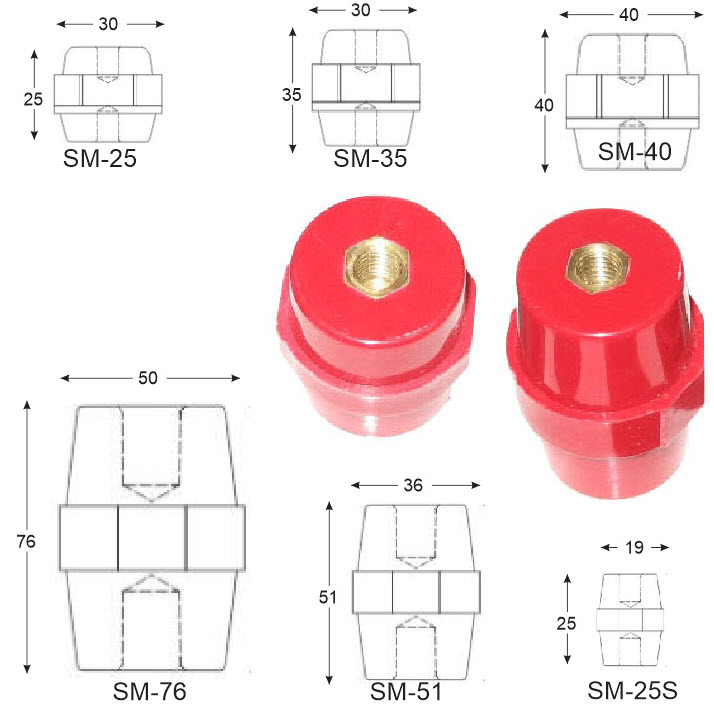

Hình 19: đế đỡ thanh cái, thanh trung tính, thanh nối đất

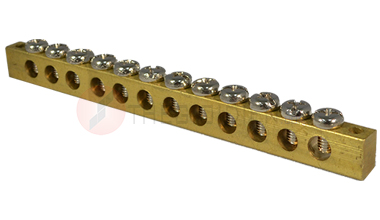

8. thanh trung tính và thanh nối đất
Trong tủ điện 3 dây pha sẽ được nối vào MCCB chính còn dây trung tính sẽ được nối vào thanh trung tính, để sau này cấp điện cho các thiết bị sẽ lấy điện trực tiếp ra từ thanh này. Ngoài ra thì thanh nối đất chúng ta cũng sử dụng chung thanh này, để bảo vệ cho thiết bị.

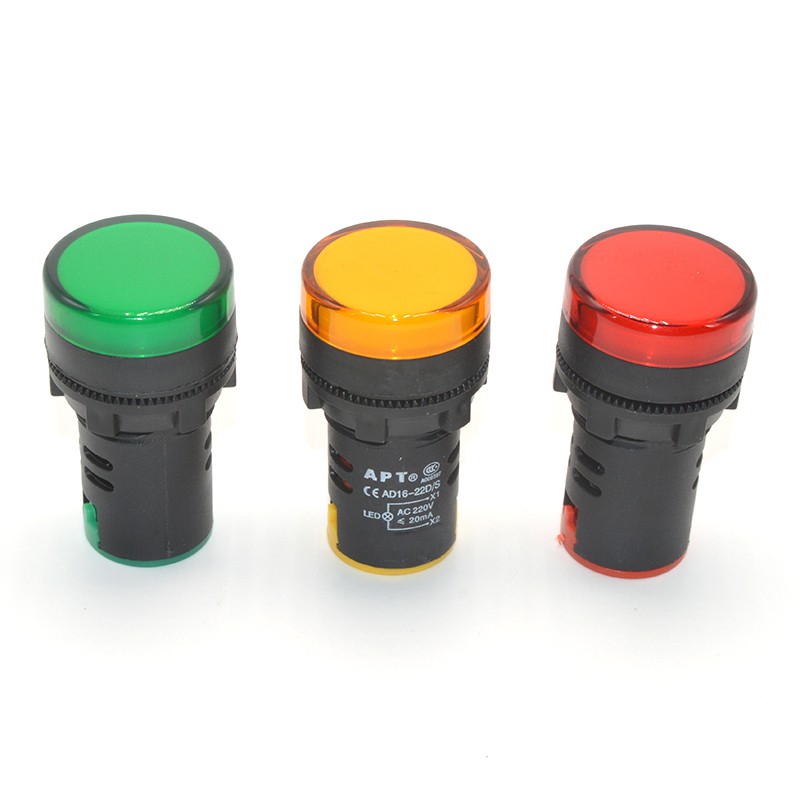

9. Đèn báo, đầu cos, dây điện và các vật tư liên quan khác
Bước 3 : Thi công
Các bạn xem quá trình thi công ở đây nhé:
Bài viết này cơ bản hướng dẫn cho anh em quá trình thi công 1 tủ điện động lực , hy vọng sẽ hữu ích cho các bạn học bên ngành điện công nghiệp, chúc các bạn đấu được nhiều tủ điện kiếm thêm được nhiều tiền.
