khóa cửa nam châm điện

Mô tả sản phẩm

Khóa cửa nam châm là 1 loại khóa có cấu tạo đơn giản, giá thành rẻ và độ bền cơ khí cao, thích hợp cho các bạn sử dụng làm khóa cửa chống trộm gắn phía trong nhà, giúp ngôi nhà của bạn an toàn hơn.

Chỉ cần 1 mạch điện tử điều khiển từ xa bằng remote và 1 khóa cửa nam châm điện bạn có thể yên tâm rời khỏi nhà mà không lo ăn trộm. Khóa này được gắn phía trong nhà nên khi trộm có phá được khóa bên ngoài thì cũng không đẩy cửa mà vô được, trộm đành rời đi trong vô vọng (chứ không lẽ ở đó mà ngâm cứu vì sao không đẩy vào được để rồi bị tóm à ! ) . Bài viết này sẽ hướng dẫn các bạn thiết kế ra mạch điện tử ấy, nào chúng ta cùng bắt đầu thôi nào .

Thông tin chi tiết

1. Chuẩn bị linh kiện điện tử

Đầu tiên các bạn sẽ cần chuẩn bị một số linh kiện được liệt kê tên như sau:

+ Domino 2 x 2

+ Tụ điện 2200uf 16v x 3

+ ic 7805 x 1

+ Rào cái vuông x 1

+ Buzer x 1

+ Tụ điện 220 uf 16v x 1

+ H1061 x 1

+ Role 5 chân 12v x 1

+ Tụ kẹo 103 2kv x 1

+ Mạch thu pt2272 L4 x 1

+ Remote phát 4 kênh (loại giả gỗ) x 1

+ C1815 x 1

+ led x 1

+ Điện trở 1,2k x 3

+ adapter 12v 2ampe x 1

2. Sơ đồ nguyên lý mạch điều khiển khóa nam châm:

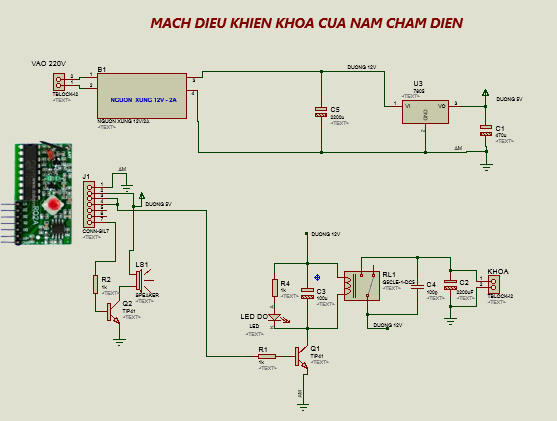

Hình 1: Sơ đồ nguyên lý mạch điều khiển

Mạch này có tính năng rất đơn giản đó là nhận ngõ vào là 220v và cấp điện và ngắt điện ngõ ra 12v cho khóa nam châm. Các bạn có thể tải sơ đồ nguyên lý rõ hơn tại đây :

https://www.mediafire.com/file/1m1fxvh3p5p8l1r/so_do.PDF/file

3. mạch in :

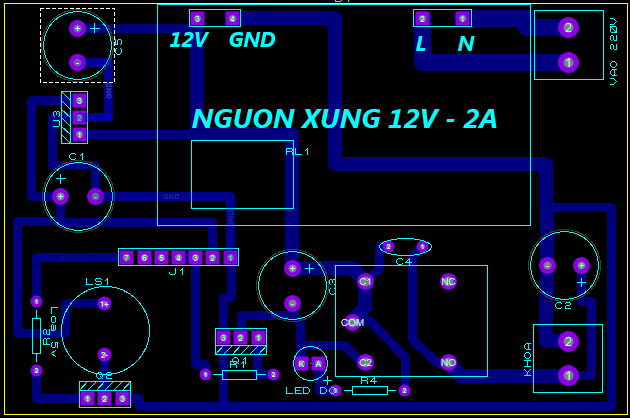

Để tiến hành làm mạch thì việc đầu tiên các bạn cần làm đó là vẽ mạch in để cắm linh kiện và hàn thành mạch. Phần mềm vẽ mạch in mà mình sử dụng là Proteus, các bạn dùng phần mềm nào cũng được nhé, không miễn cưỡng. Ai rành phần mềm nào thì vẽ bằng phần mềm ấy. Có bạn hỏi mình sao không dùng phần mềm khác. Đúng là mỗi phần mềm nó có ưu nhược điểm riêng, nhưng mình quen sài phần mềm này rồi vả lại thấy nó cũng ổn và dễ dùng nên dùng pm này.
