Mạch tắt trễ bóng đèn delay off

In
Mua sản phẩm

Mô tả sản phẩm

Bạn lên giường đi ngủ, sau khi giăng mùng chải chiếu xong ,đắp chăn lên tới cổ chuẩn bị ngủ thì lại sực nhớ là chưa tắt đèn, lại phải lóp ngóp bò dậy tắt đèn và chịu cảnh tối om lần mò lại giường,( đương nhiên là đèn ngủ thì cũng không sáng tỏ để bạn dễ dàng đi lại vì ngay khi tắt đèn thì mắt của bạn chưa điều tiết để quen được với ánh sáng yếu ).

Các bạn nghĩ sao nếu có 1 mạch điện trễ khi các bạn tắt điện sau một khoảng thời gian vài chục giây thì đèn mới tắt đủ thời gian cho bạn lên giường giăng mùng chải chiếu và chìm vào giấc ngủ rồi thì đèn mới "tắt". Điều đó không hề khó. mình xin hướng dẫn các bạn làm 1 mạch điện tử nhỏ nhỏ xinh xinh đáp ứng nhu cầu cần thiết ấy. Những ứng dụng này tuy nhỏ bé nhưng các bạn sẽ thấy nó hữu ích biết chừng nào.

Thông tin chi tiết

1.Sơ đồ nguyên lý

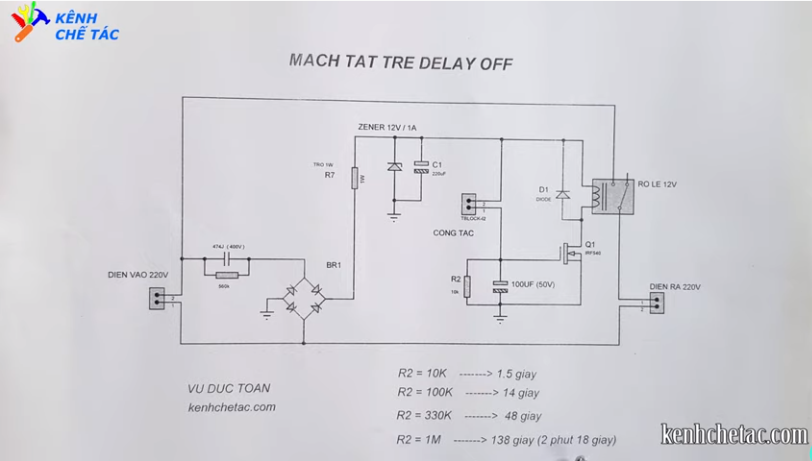

Hình 1: sơ đồ nguyên lý



Các bạn tải sơ đồ nguyên lý file PDF tại đây :



https://drive.google.com/file/d/1JxBk-kvMrRVnAnEJaSdm_0sIzEuRYFJ-/view?usp=sharing



2.Mạch in

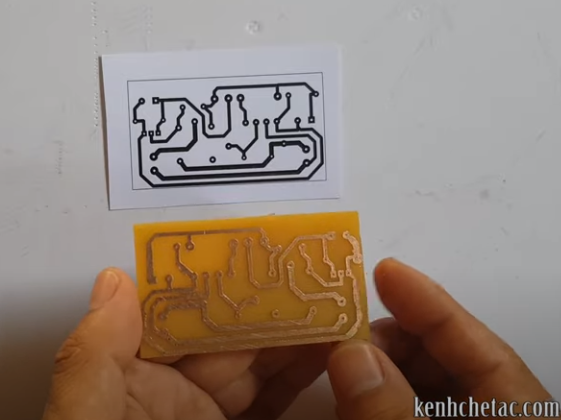

Hình 2: mạch in 1 lớp (Các bạn ko tải hình này để ủi nhé )



Các bạn tải file mạch in PDF tại đây :

https://drive.google.com/file/d/1UhkydsTIRVnIjAdq6ikVZvLmmIGhpMKE/view?usp=sharing



3.Linh kiện

Hình 4: linh kiện điện tử (minh họa)



Các bạn cần chuẩn bị đầy đủ linh kiện điện tử như sau:



- Domino 2 x 3

- Điện trở 560K x 1

- Tụ điện 474j 400v  x 1

- Tụ điện 220uf  16v  x 1

- Tụ điện 100uf  16v  x 1

- Diode cầu 3 ampe x 1

- Diode zenner 12v 1ampe x 1

- Điện trở 100 ôm (1W) x 1

- Role 12v (5 chân) x 1

- IRF 540 x 1

- Diode 4007 x 1

- Điện trở 100K  x 1 (các bạn có thể thay bằng điện trở 330k thì thời gian tắt sẽ lâu hơn)



4.Sản phẩm hoàn chỉnh

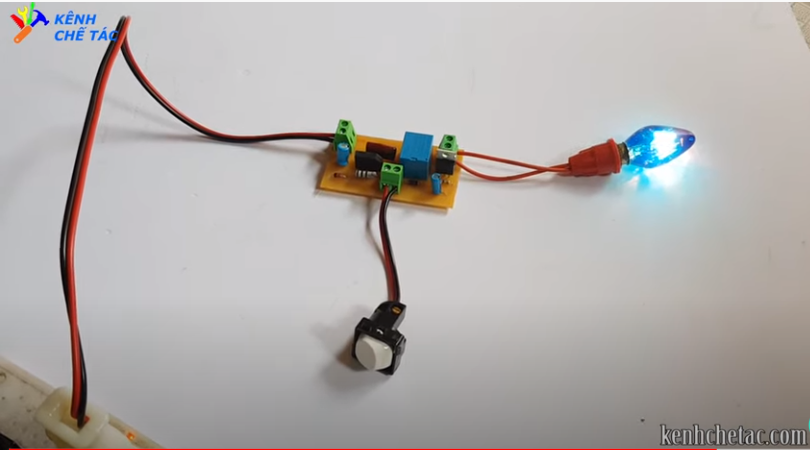

Hình 6:  sản phẩm hoàn chỉnh
