Mạch vỗ tay bật đèn Version 1.0
Mua sản phẩm
Mô tả sản phẩm
Thời buổi hiện đại nên nhà thông minh ra đời đáp ứng nhu cầu càng cao cho mỗi chúng ta .Bài viết này xin hướng dẫn các bạn chế tạo mạch "vỗ tay bật đèn".
Bạn muốn bật đèn hay bật quạt, không cần lại gần chỉ đứng 1 chỗ vỗ tay 2 cái quạt sẽ bật, vỗ tay 2 cái quạt sẽ tắt. Rất thú vị phải không nào, xin mời các bạn cùng theo dõi.
Thông tin chi tiết
1. Danh sách linh kiện
Danh sách linh kiện cần mua:
Nguồn xung mini 220v xuống 5v x 1
Domino 2 x 2
Tụ kẹo 104 (630v ) x 1
Led x 2
Moc3021 x 1
Điện trở 100 ôm x 1
Điện trở 330 ôm (1 W) x 2
BTA16 x 1
Tụ điện 100uf 25v x 1
pic 12f 629 x 1
ic 555 x 1
đế 8 chân x 2
Điện trở 1,2 k x 3
C1815 x1
Điện trở 470 ôm x 1
Điện trở 220 k x 1
Tụ gốm 104 x 4
Mic x 1
Biến trở cúc áo 504 x 1
Mạch in , dung dịch ăn mòn đồng
.PNG)

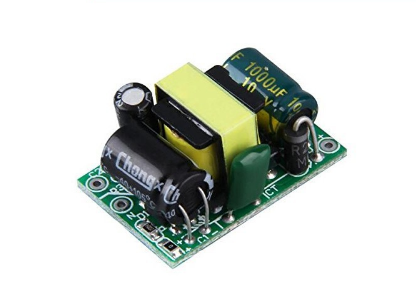

Hình 1: mạch nguồn xung mini chuyển 220v xuống 5v
2. Sơ đồ nguyên lý và mạch in
Sơ đồ nguyên lý:
.PNG)

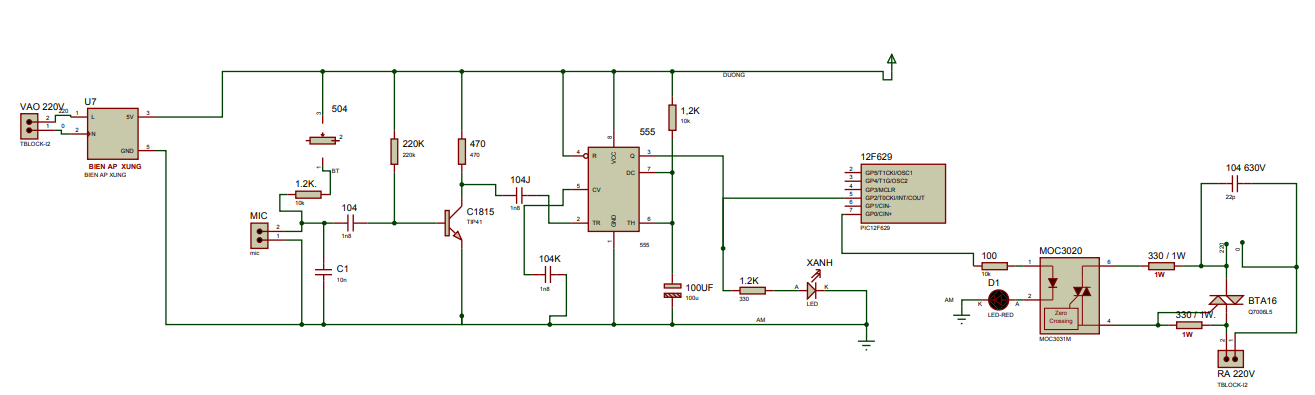

Hình 2: sơ đồ nguyên lý
Các bạn tải sơ đồ nguyên lý file PDF rõ nét tại đây (phóng to tùy ý nhìn cho rõ linh kiện):
https://drive.google.com/file/d/1D3uFY4IN24SMIVhMrqy7Exf-UyI7zsrs/view?usp=sharing
Mạch in :

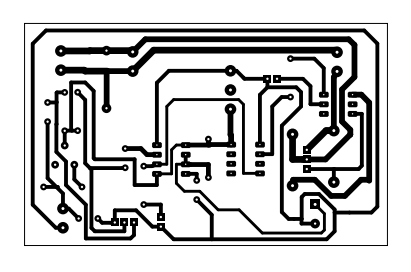

Hình 3: mạch in khi in ra giấy
Các bạn tải file mạch in PDF tại đây:
https://drive.google.com/file/d/1lp9KN2lqjaGvQUXDTg2hEcE5SoPtI4Se/view?usp=sharing
Sau khi tải về các bạn in và nhớ chọn chế độ "none" khi in để đúng tỉ lệ 1: 1 . Khi gắn linh kiện sẽ vừa chân . Phải lưu ý các bạn điều này vì khi in nó thường mặc định in ra 94% nên các bạn không chỉnh thì in ra mạch in sẽ không dùng được
3. Nạp chương trình cho vi điều khiển pic12f629
Chương trình lập trình.

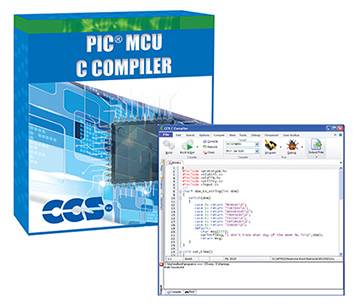

Hình 4: chương trình lập trình PIC C
Chương trinh được lập trình bằng phần mềm PIC C. Đây là file mềm dành cho bạn nào muốn chỉnh sửa thêm. Các bạn tải file lập trình tại đây:
https://drive.google.com/file/d/1_m1U5_liPJTvOm-pFnn203ilcS6Hi8b0/view?usp=sharing
Bạn nào không muốn chỉnh sửa thì có thể sử dụng trực tiếp file .hex để nạp vào ic. Tải file hex tại đây:
https://drive.google.com/file/d/1MVxkf4_PUX_oT9RhfL0Lp4x_s5sOHwp8/view?usp=sharing
Về phần nạp chương trình cho ic các bạn có thể chọn những mạch nạp như sau.

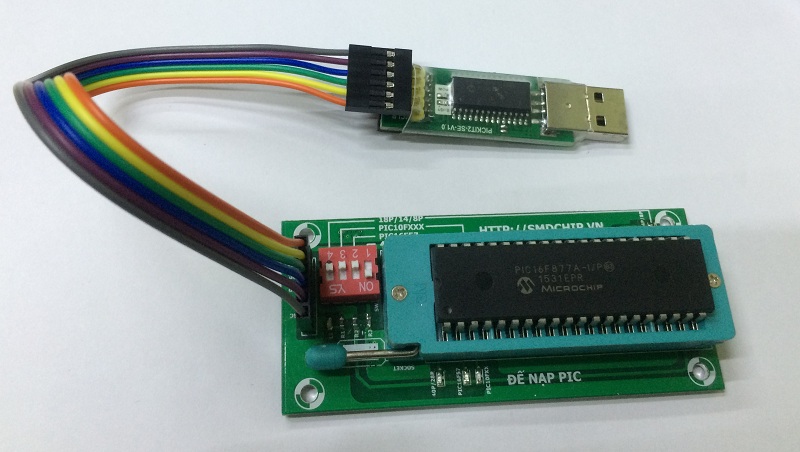

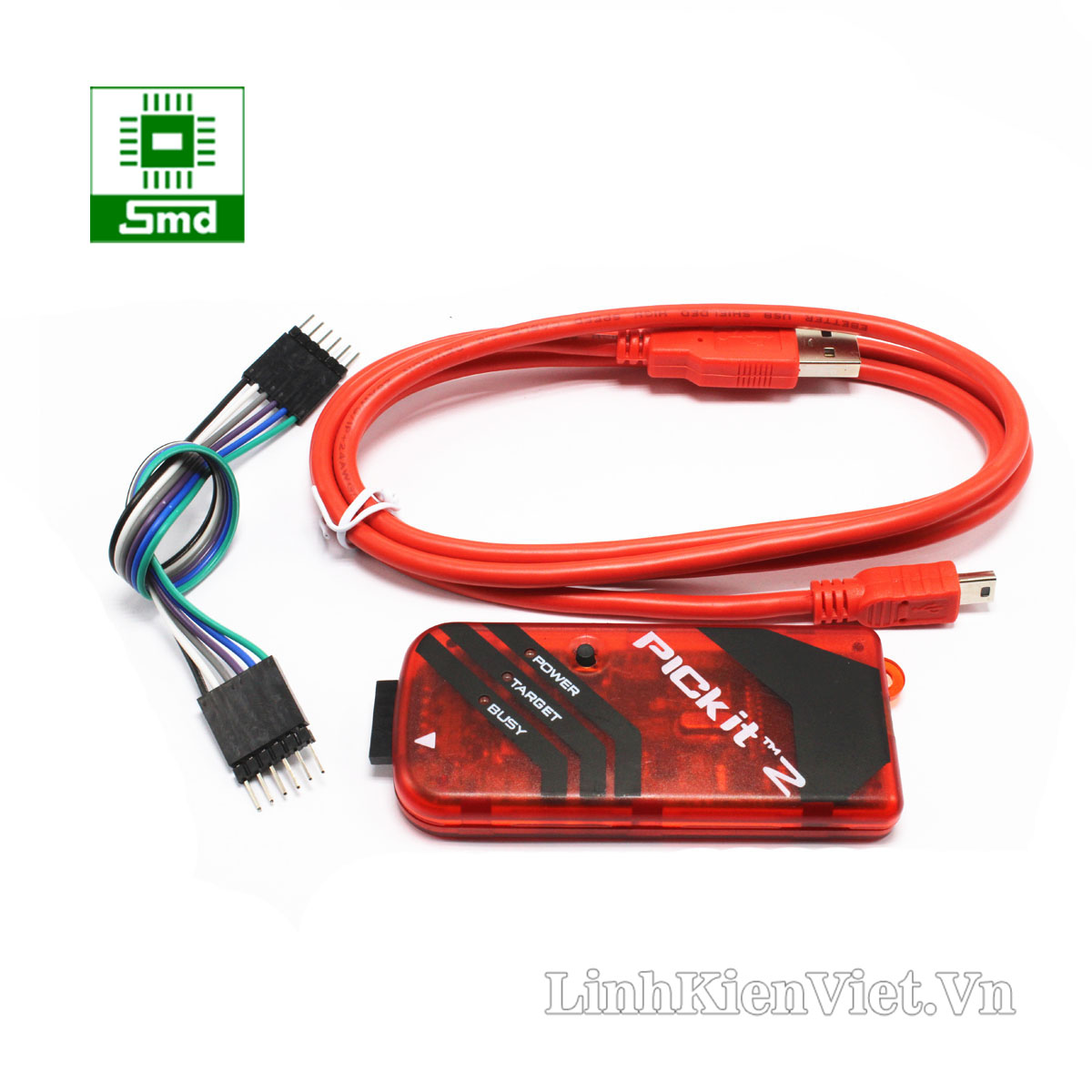

Hình 5: các loại mạch nạp sử dụng để nạp cho chip dòng pic
Các bạn có thể sử dụng mạch nạp pickit2 , mạch nạp sun, mạch nạp burne... (miễn là các dòng mạch nạp dùng nạp cho chip dòng pic)
4. Quá trình thi công và chạy thử mạch
