Chế tạo bộ điều khiển buồng khử khuẩn toàn thân

Thông tin chi tiết

  Trước khi xảy ra dịch covid 19 người ta đã sử dụng buồng khử khuẩn rồi, nhưng có điều bạn không để ý hoặc ít nắm thông tin về em nó. Buồng khử khuẩn hay đươc sử dụng nhiều trong công ty sản xuất thức ăn, thực phẩm. Tránh để người công nhân cơ thể không sạch sẽ lây nhiễm cho thức ăn trong quá trình chế biến và dẫn đến nguy cơ người sử dụng bị  " tào tháo rượt" .

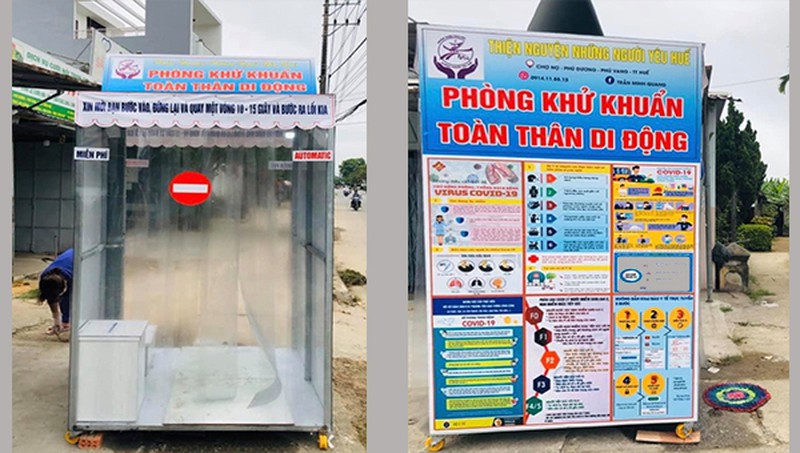

 Và cũng từ khi có dịch covid 19 thì buồng khử khuẩn chính thức bước ra đời. Đầu tiên là ráp cho bệnh viện và sau này ráp cho những nơi hội họp đặc biệt là công ty  để mọi người khử trùng toàn thân trước khi vào làm việc để lỡ may có dính virut corona trên người, mặc dù chưa tiêu diệt được nó ngay đâu nhưng ít ra cũng làm cho nó bất hoạt được phần nào và  sau 1 khoảng thời gian nó sẽ bị tiêu diệt, chứ để em nó ung dung tự tại đi lang thang bám lung tung trên quần áo đầu tóc thì quả là "bất an như con ngan".

Để chế tạo buồng khử khuẩn thì quan trọng nhất là chúng ta cần có 1 bộ phận phun hóa chất diệt khuẩn lên cơ thể con người, quần áo. Có 2 cách như vậy:

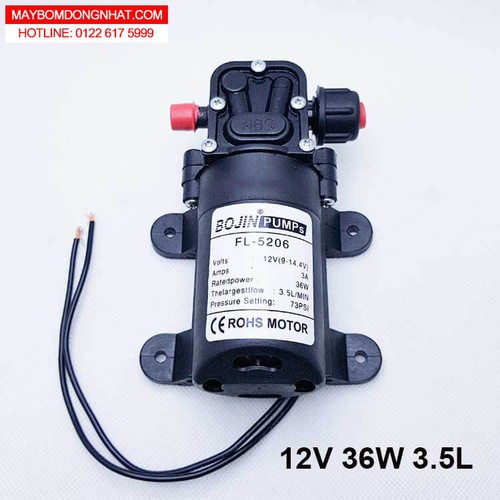

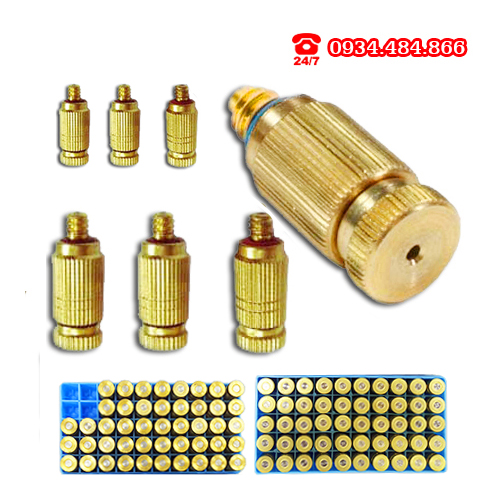

Cách số 1 : sử dụng motor bơm áp lực cao đưa hóa chất từ bình chứa qua ống dây đi ra bép phun sương, 1 motor có thể dư sức đi ra khoảng 20 đầu pép phun mà sương vẫn vi vu. điều này các bạn hay thấy trong các quán cà phê có phun sương ấy .

Phương án này rẻ tiền đơn giản nhưng có nhược điểm là hơi tốn hóa chất khử khuẩn, nếu hóa chất ấy rẻ tiền như ozon thì không sao vì mình có máy tạo nước ozon từ nước máy , nhưng nếu sử dụng hóa chất mắc tiền thì quả là hơi tốn. Vì vậy tôi sẽ hướng dẫn các bạn sử dụng cách thứ 2 tối ưu hơn sau đây

Cách số  2 : sử dụng phun sương siêu âm.

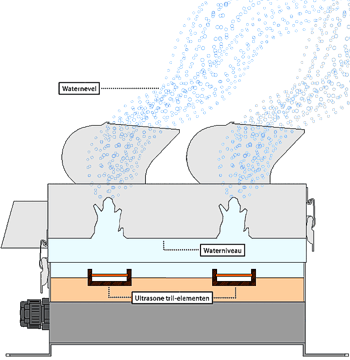

Phương pháp này là sử dụng bộ phận tạo dao động để dưới mặt nước. nó sẽ tạo dao động cực mạnh làm nước dao động theo. và ở tần số cao nước bề mặt bị dao động và bung lên thành sương.

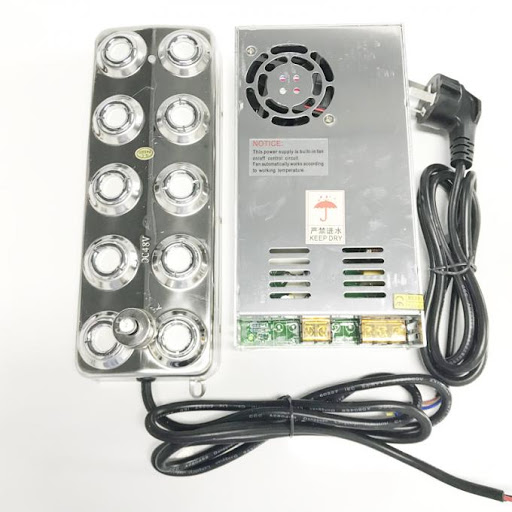

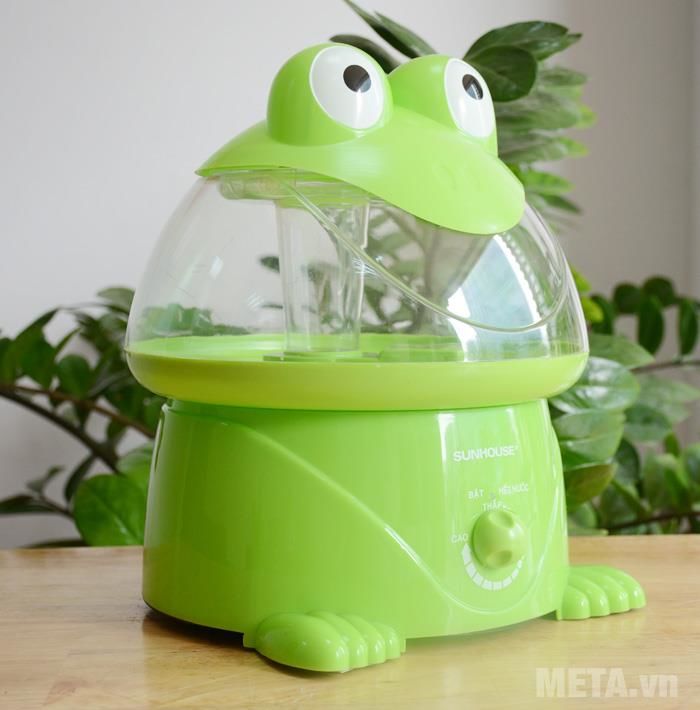

Đây chính là bộ phun sương siêu âm thông dụng mà các bạn hay bắt gặp trong cuộc sống . Tuy nhiên nếu phun bằng em bé tẹo này thì không biết bao giờ mới xong được. Do đó mà các bạn sẽ sử dụng bộ phun sương công nghiệp vỉ loại 10 mắt công suất  cao . loại này hay dùng để tạo ẩm cho nhà yến cho giống điều kiện tự nhiên, để tổ yến không bị khô quá mà rớt xuống đất

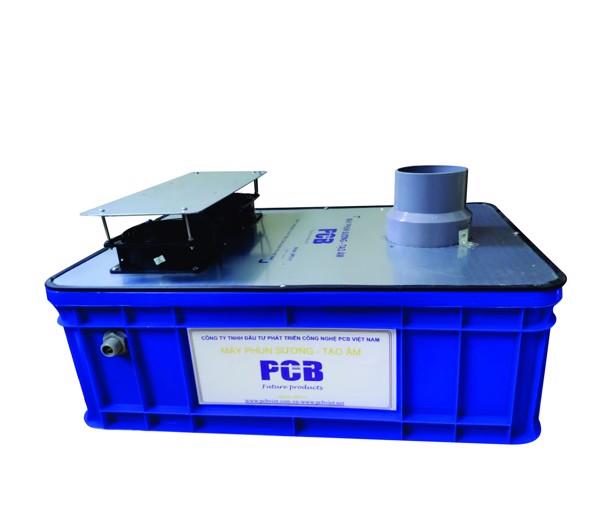

Trong máy phun sương công nghiệp này đã tích hợp 1 cái quạt để thổi bay sương ra ngoài như vậy sẽ có 1 căn phòng mịt mù sương hóa chất khử khuẩn. Các bạn yên tâm là sương này rất mịn và đỡ tốn thuốc. mà lại đảm bảo sương này len lỏi khắp trên quần áo, cơ thể bạn.

Để hệ thống phung sương hoạt động được thì chúng ta cần có 1 bộ điều khiển cho em nó hoạt động và đây là phần chính yếu mà tôi muốn hướng dẫn các bạn. Bộ điều khiển này rất đặc biệt có hướng dẫn người sử dụng các bước thao tác như thế nào hoàn toàn bằng giọng nói. Rất tiện cho người sử dụng bước vào là sẽ biết được bước kế tiếp là chúng ta làm gì đi đâu, không tốn thêm 1 người nữa đứng hướng dẫn anh nhìn theo đèn báo này đợi nó chuyển đỏ sang vàng thì đi ra, thấy nó chuyển vàng sang xanh thì người tiếp theo bước vào, Như vậy quả là bất tiện.



Các bạn tải mạch in tại đây :

https://drive.google.com/file/d/1vsSaY28FnNem18B9mlQ5END5Vf-HqkkX/view?usp=sharing

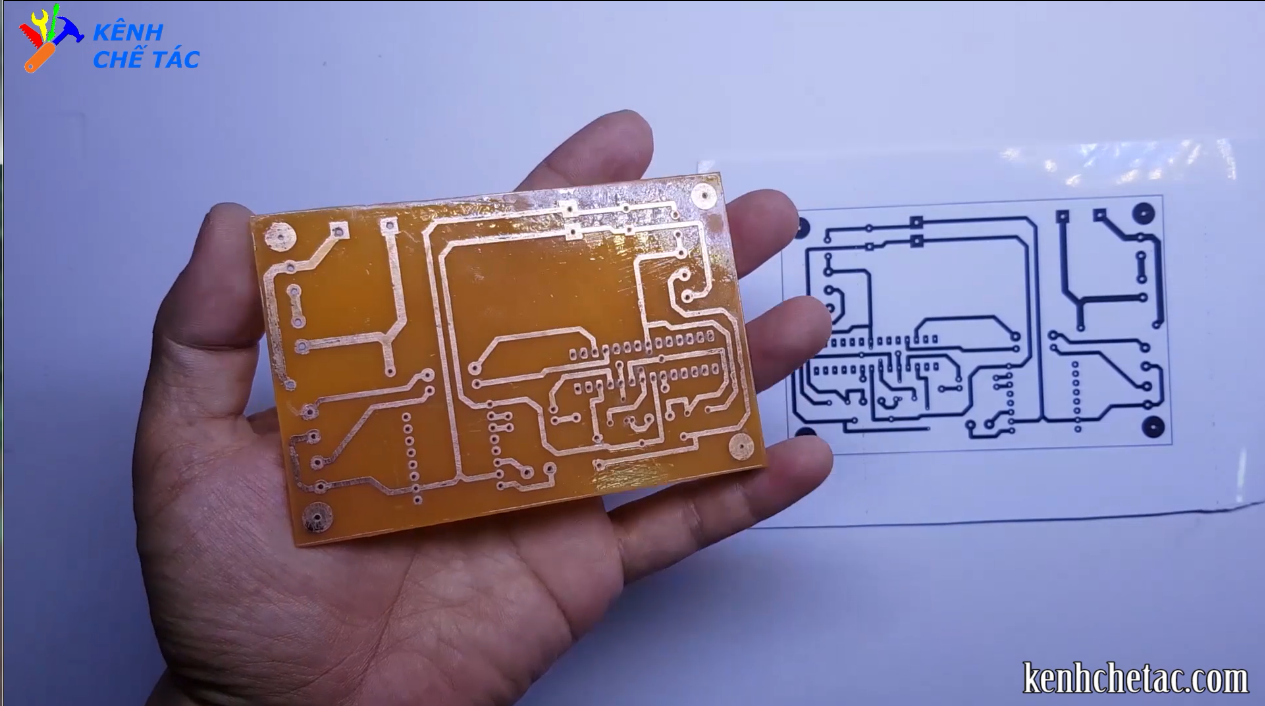

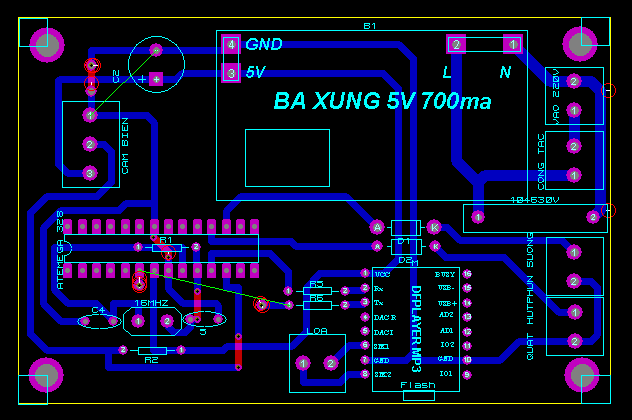

Gia công ủi ra thì sẽ có thành phẩm như sau :

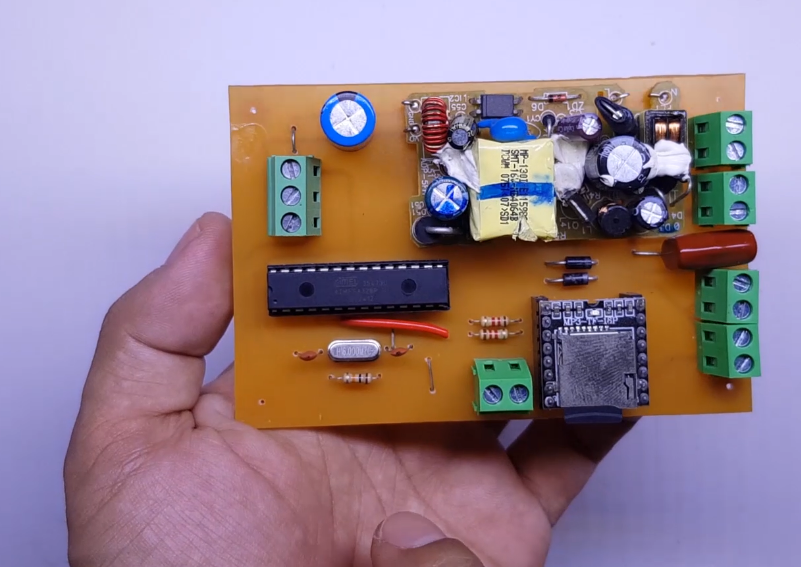

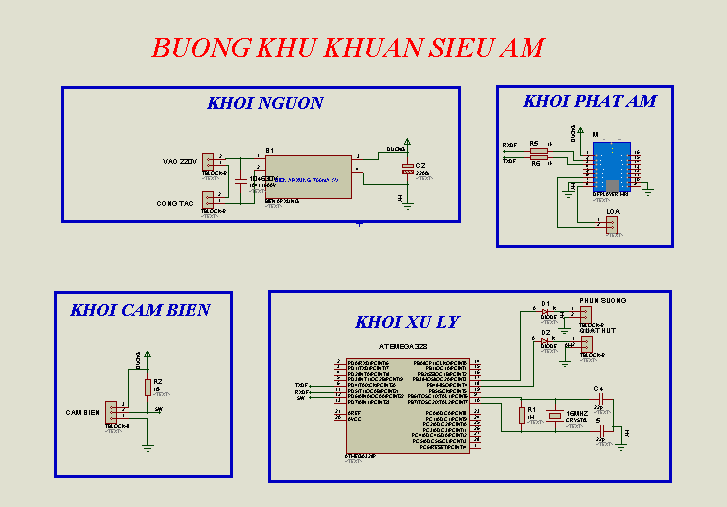

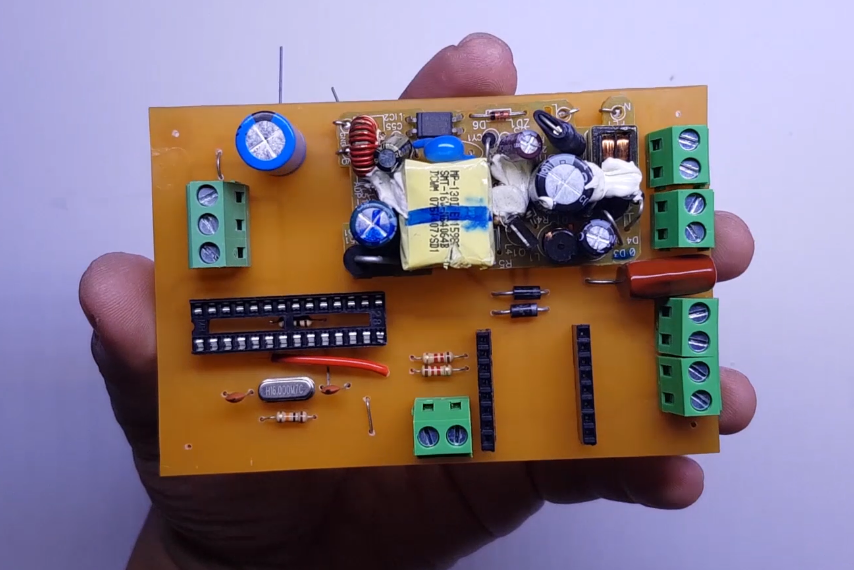

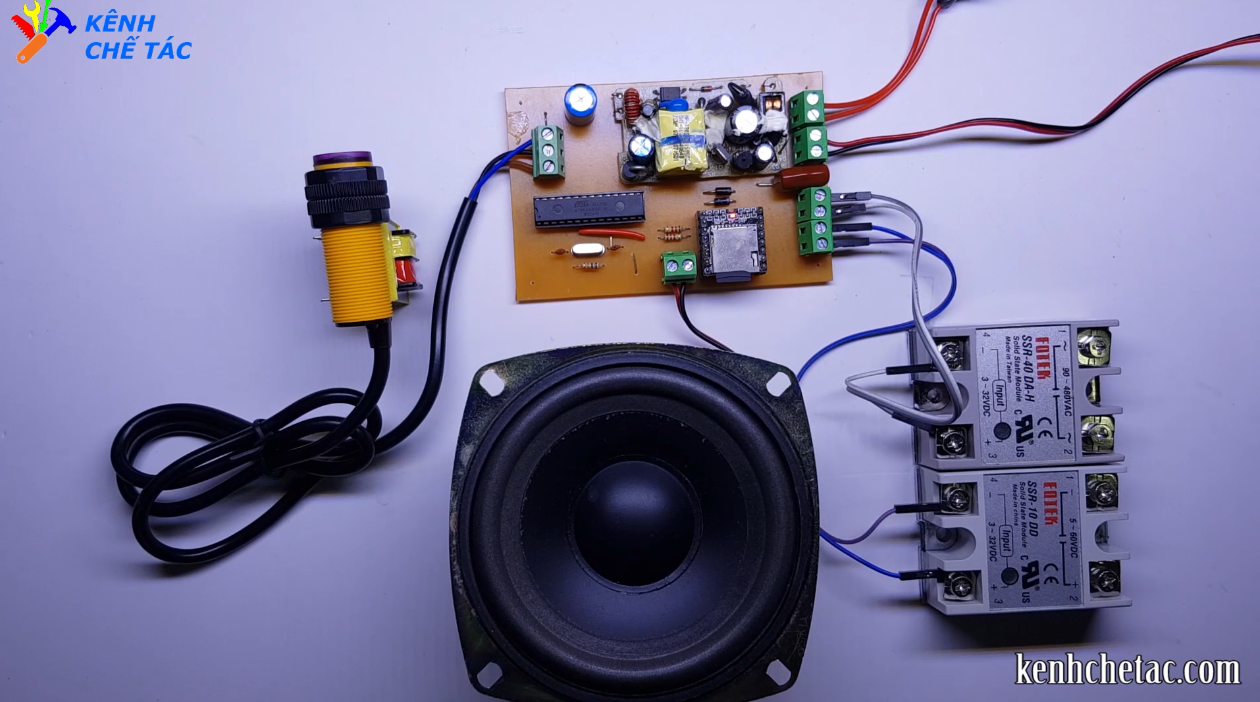

Sau quá trình lắp ráp linh kiện thì chúng ta sẽ được mạch như này:

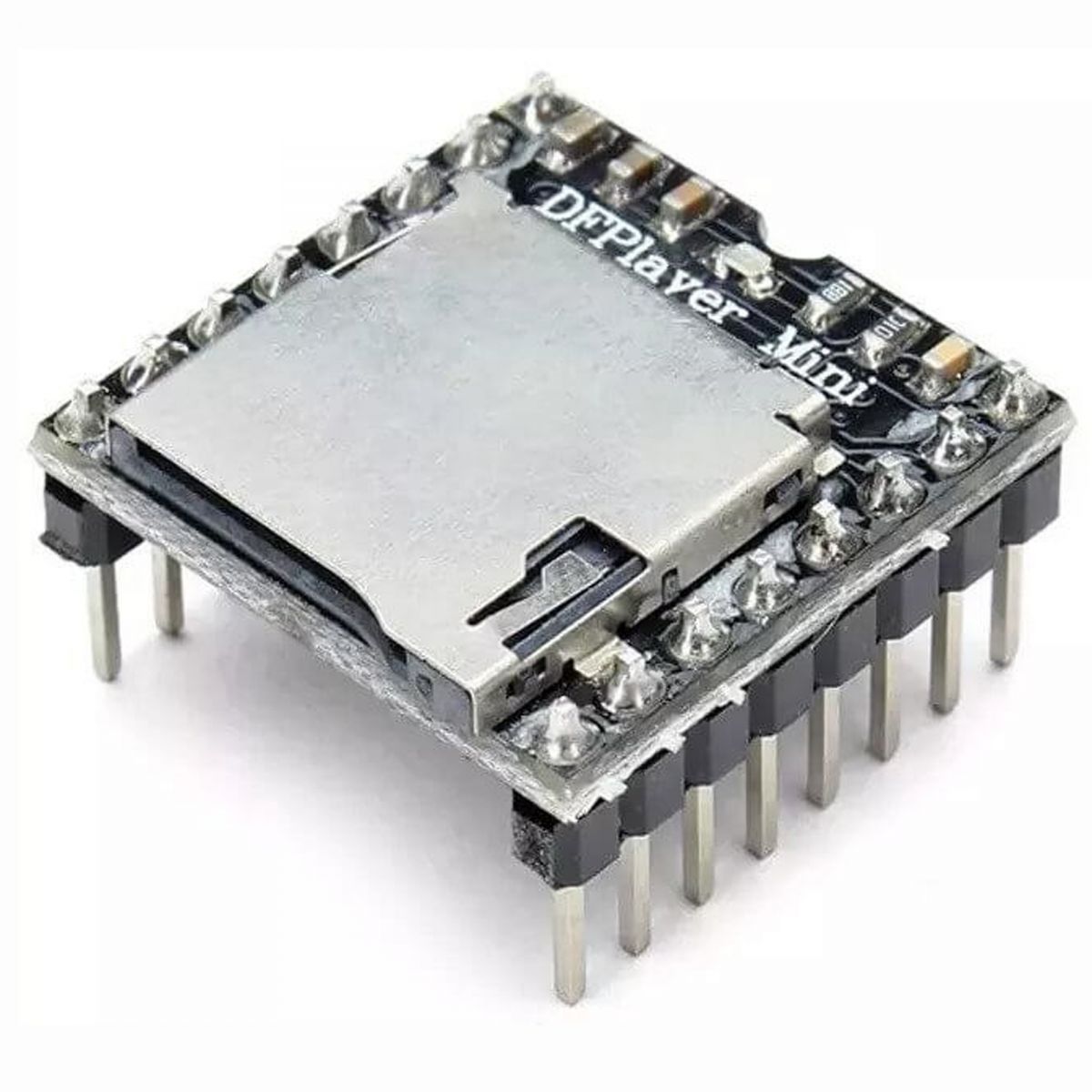

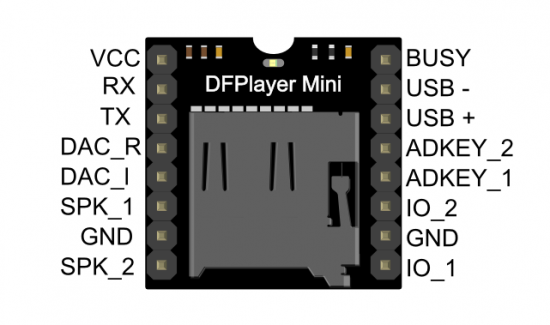

Sau đó các bạn sẽ gắn vào module dfplayer mini , nhân vật phát âm giọng nói chính là em nó

Thư viện âm thanh các bạn tải ở đây:

https://drive.google.com/drive/folders/1LCTzoTy9unBTtHquWGUYDhTLibrfcae0?usp=sharing

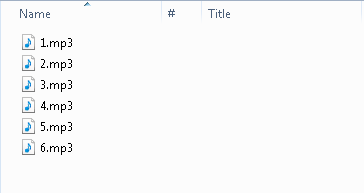

Sau đó thì các bạn copy thư viện này và bỏ vào trong thể nhớ,



Nhớ sắp xếp đúng thứ tự nếu không em nó sẽ đọc tùm lum không đúng trình tự.

Các bạn sẽ nạp code cho Arduino Uno.

code tải tại đây :

https://drive.google.com/drive/folders/1lkPluBFdg9h8P0u63b1ftwtlutZgSXb7?usp=sharing

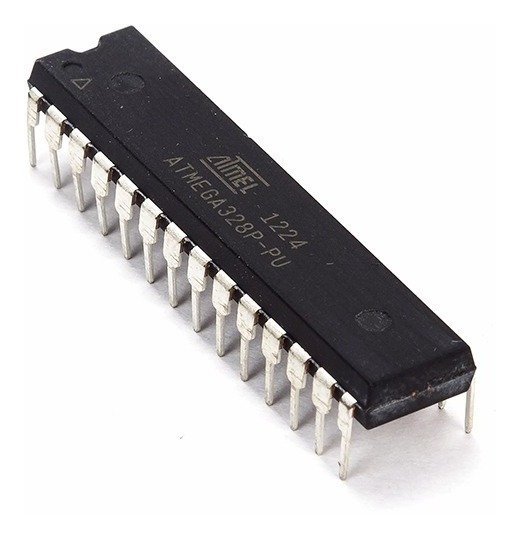

Sau khi nạp xong code thì nhổ con ic  Atemega 328 trên bo Uno  và gắn sang bo mạch điều khiển của mình , là bo mạch sẽ làm việc được ngay

Để bộ điều khiển này nhận diện được có người đi vào buồng khử khuẩn thì chúng ta sẽ sử dụng cảm biến tiệm cận hồng ngoại để nhận biết.

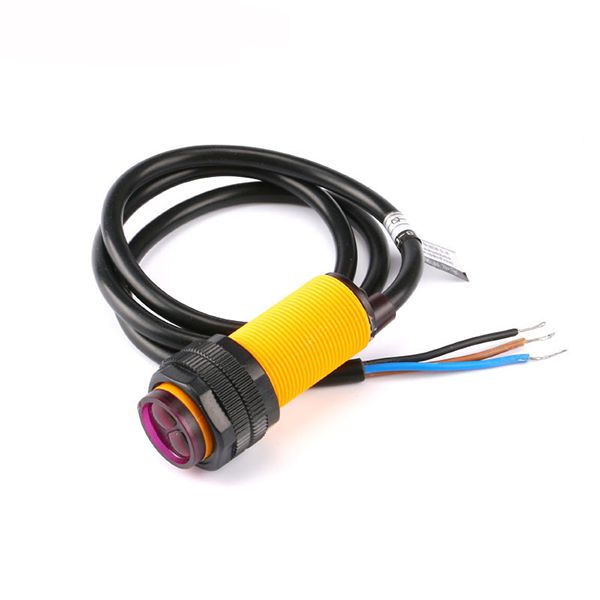

Đây là cảm biến tiệm cận hồng ngoại loại npn và khoảng cách phát hiện vật tối đa là 80cm . Các bạn sẽ gắn cảm biến này ở phía trước cửa đi vào . Khi có người đi ngang qua cảm biến sẽ gửi tín hiệu đến bộ điều khiển khử khuẩn và bắt đầu chu trình làm việc

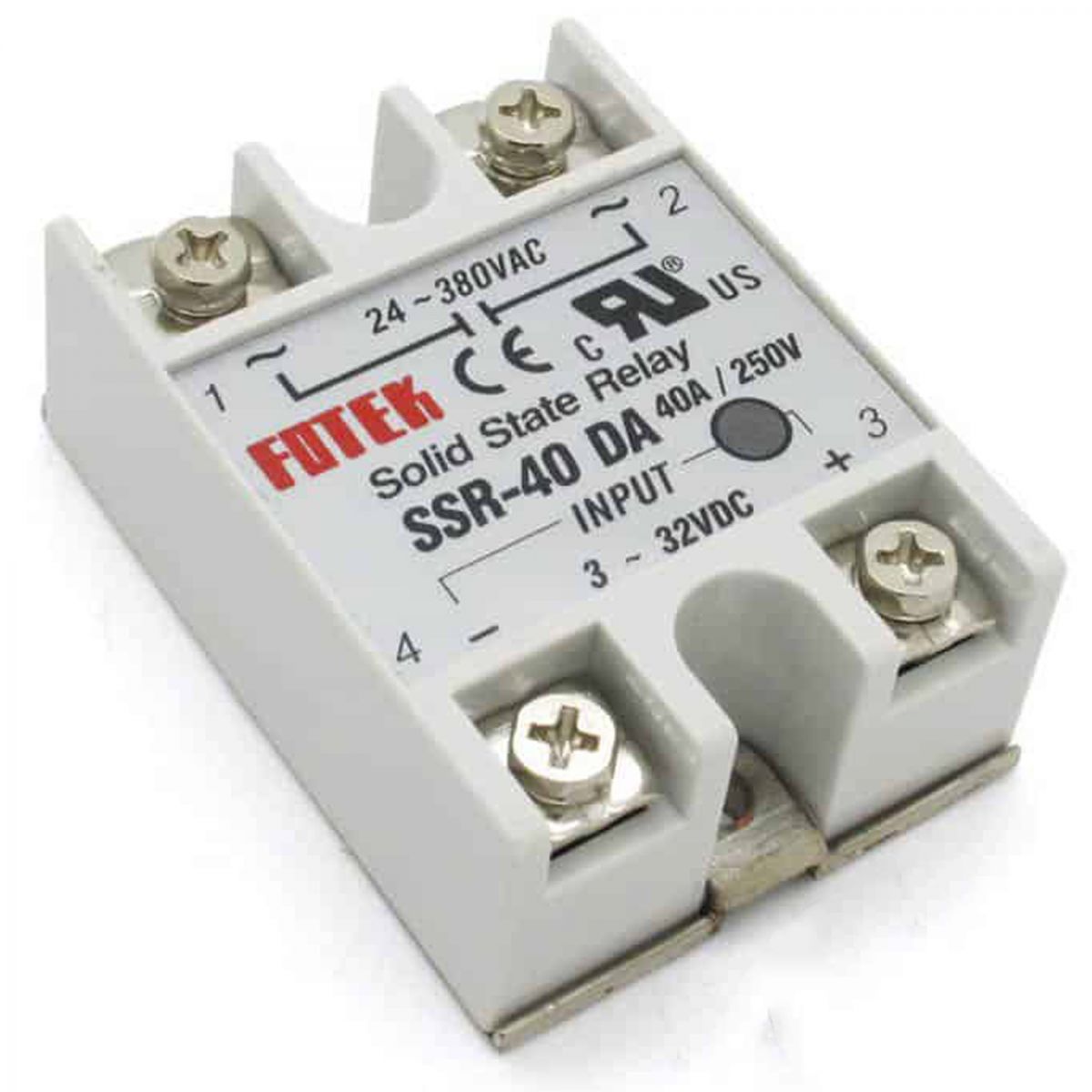

Các ngõ ra của mạch điều khiển này các bạn sẽ đem gắn với SSR là con relay bán dẫn dạng rắn , để cho mạch hoạt động trơn tru êm ái mà không bị nhiễu , treo , hay đơ

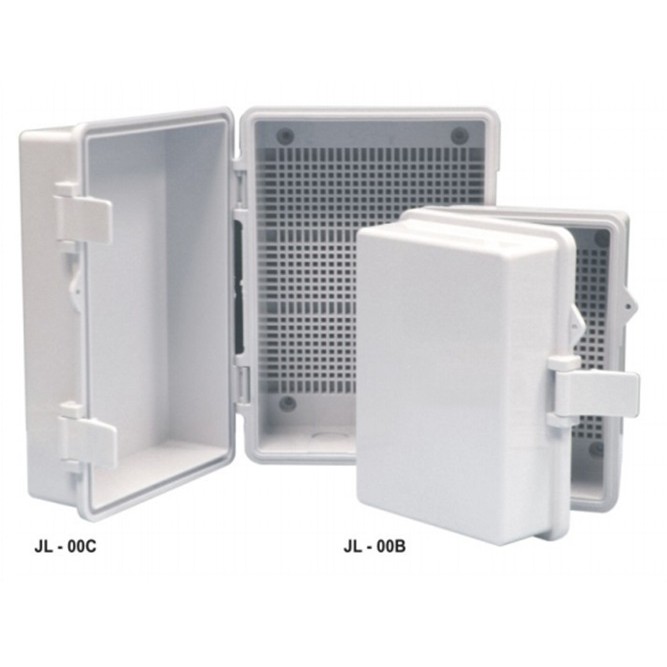

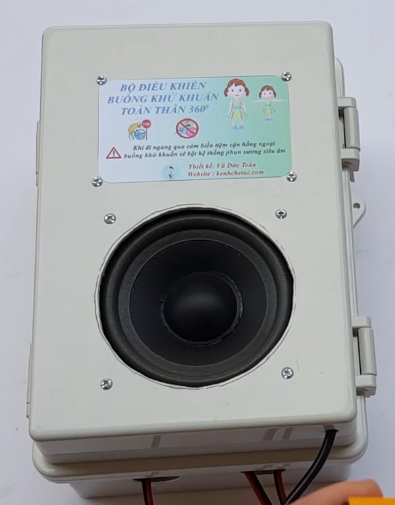

Cuối cùng các bạn sẽ gắn em nó vào trong hộp kỹ thuật dán decal nữa là sản phẩm hoàn tất.

Tất cả tài liệu mình sẽ để link tại đây (click chuột 1 lần là hốt trọn ổ)  các bạn nhớ đăng xuất tài khoản google trước khi tải về để không bị xung đột tài khoản thì tải mới được.

https://drive.google.com/drive/folders/1EddptiSvgsFJU390yePyNbOPhnri7upp?usp=sharing

Nếu chưa rõ xin xem video toàn bộ quá trình tại đây . xin cảm ơn và chúc anh em nhiều sức khỏe , bình an qua mùa đại dịch covid này.
