Thời buổi hiện đại nên các thiết bị trong nhà chúng ta nó cũng dần tối tân hơn để đáp ứng nhu cầu ngày càng bận rộn, lao vào nhà vệ sinh không phải mất công tìm cái công tắc ở đâu, rồi giải quyết nỗi buồn xong đi ra lại khỏi phải nhớ tắt công tắc, mọi việc hoàn toàn được giải quyết chỉ đơn giản với mạch đèn nhà vệ sinh tự động.
Thông tin chi tiết
1. Đèn nhà vệ sinh tự động sử dụng cảm biến tiệm cận hồng ngoại
a. Sơ đồ nguyên lý

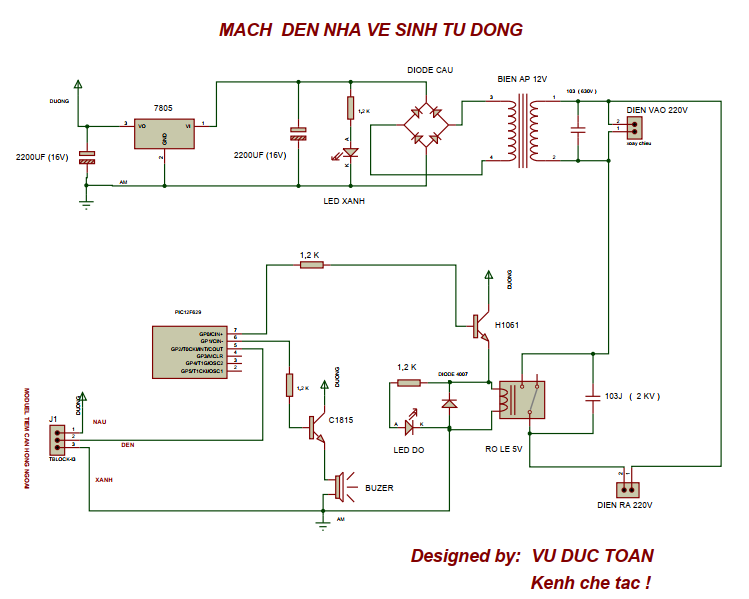

Hình 1: sơ đồ nguyên lý
Các bạn tải sơ đồ nguyên lý file PDF tại đây :
https://drive.google.com/file/d/0B2Loy3b08kvVM3NtQXM1UzVfME0/view?usp=sharing
b. Mạch in

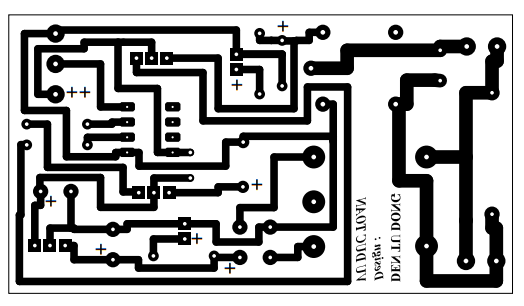

Hình 2: mạch in
File mạch in tải tại đây:
https://drive.google.com/file/d/0B2Loy3b08kvVSUdkQlRfTG1aTmM/view?usp=sharing
c. Linh kiện điện tử
Hình 3: linh kiện điện tử (minh họa)
Các bạn cần chuẩn bị đầy đủ linh kiện điện tử như sau:
https://drive.google.com/file/d/0B2Loy3b08kvVcWJObUtqQWx0LUk/view?usp=sharing
d. Chương trình lập trình
Hình 4: phần mềm Pic C
Chương trình lập trình trên phần mềm pic C . Các bạn tải file lập trình tại đây:
https://drive.google.com/file/d/0B2Loy3b08kvVbWdxWVlfcnlXc00/view?usp=sharing
Bạn nào không rành về lập trình thì có thể dùng file hex đã biên dịch sẵn để nạp vào ic cho nhanh, file hex tải tại đây:
https://drive.google.com/file/d/0B2Loy3b08kvVRXY2YU9OenVQVUE/view?usp=sharing
Hình 5: mạch nạp pickit 2
Đây là mạch nạp pickit 2, các bạn có thể sử dụng mạch nạp sun hoặc mạch nạp burne.... để nạp cho chip 12f629.

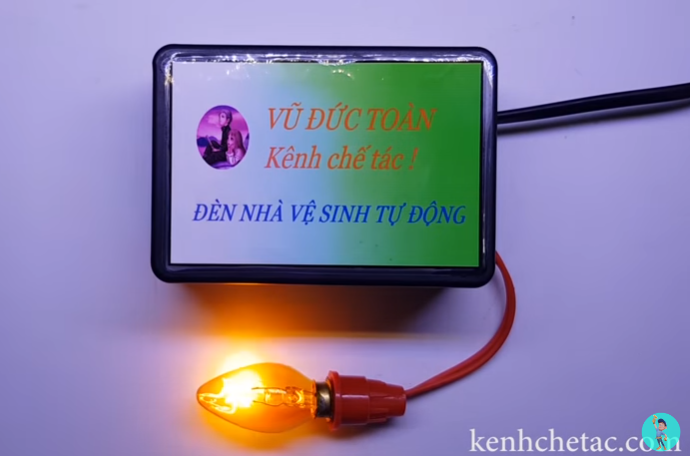

e. Quá trình thi công và chạy thử mạch:
Bộ sản phẩm thương mại hoàn chỉnh giá: 450 ngàn.
Liên hệ: 0378146805 (TOÀN)
2. Đèn nhà vệ sinh tự động sử dụng cảm biến siêu âm
Link tải sơ đồ nguyên lý , mạch in :
https://drive.google.com/drive/folders/11fXGjke_WeaT2J5YMd7yljU3eezBn4ec?usp=sharing
Bộ sản phẩm thương mại hoàn chỉnh giá 350 ngàn, liên hệ 0378146805 (TOÀN)
