Bộ điều khiển nhiệt độ lò sấy có hẹn giờ
Mua sản phẩm
Mô tả sản phẩm
Các bạn muốn phơi khô nông sản, quần áo và các vật dụng, chúng ta sẽ phơi nó dưới ánh sáng mặt trời. Nhưng không phải khi nào thời tiết cũng ưu đãi chúng ta. Các bạn rất cần làm khô sản phẩm mà trời đang mùa mưa bão. Việc đó không khó gì bài viết này sẽ hướng dẫn chế tạo một bộ điều khiển lò sấy bằng điện để các bạn sấy khô được các sản phẩm trong mùa mưa bão.
Thông tin chi tiết
A.Chuẩn bị vật tư

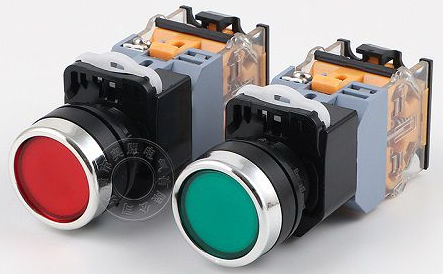

Hình 1: nút nhấn ON , OFF
Các bạn cần 2 nút nhấn ON và OFF chúng ta sẽ dùng 2 nút xanh và đỏ loại này cho nó đẹp, mình thích sài loại này giá mềm khoảng 20 ngàn và cũng bền.(hàng trung quốc) nếu hãng hàn quốc giá sẽ cao hơn. Rẻ và bền là chấp nhận được.

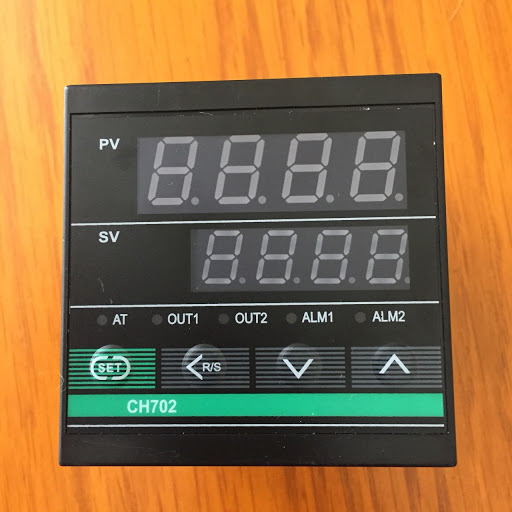

Hình 2: Bộ điều khiển nhiệt độ CKC CH702
Bộ điều khiển này có giá khoảng 400 ngàn rất thông dụng đối với những ai đã từng làm lò sấy. Vì đầu dò của nó là loại Pt100 chịu đựng được nhiệt độ 600 độ C .Những bộ điều khiển khác các bạn sài đầu dò nhựa khi sấy ở nhiệt độ cao sẽ bị chảy ra. Bộ điều khiển này có sơ đồ đấu nối ngay ở bên hông của sản phẩm.

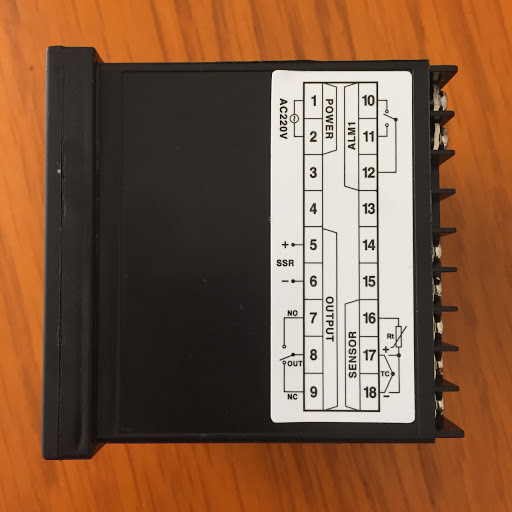

Hình 3: Hình bên hông bộ điều khiển nhiệt độ CKC CH702
Cấp điện 220v vào ở chân 1 và 2 . Có 2 dạng ngõ ra cơ bản là đóng mở tiếp điểm (chân 7,8,9) và ra điện áp để đóng mở cho SSR (chân 5 ,6) và chúng ta sẽ sử dụng ngõ ra dạng SSR vì đóng ngắt liên tục thì SSR sẽ làm việc bền hơn Contactor.

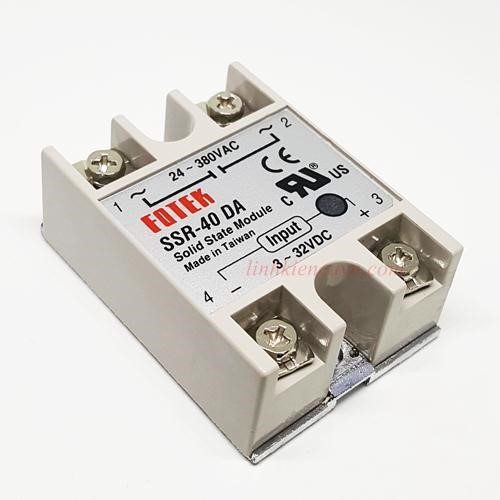

Hình 4: Role bán dẫn trạng thái rắn SSR
Đây là SSR là role bán dẫn dạng rắn (giá hơn 100 ngàn), có điện áp kích là 1 chiều giá trị từ 3v tới 32 v và ngõ ra là điện xoay chiều cường độ dòng điện là 40 ampe. Để kiểm tra SSR các bạn có thể nối theo sơ đồ như sau:

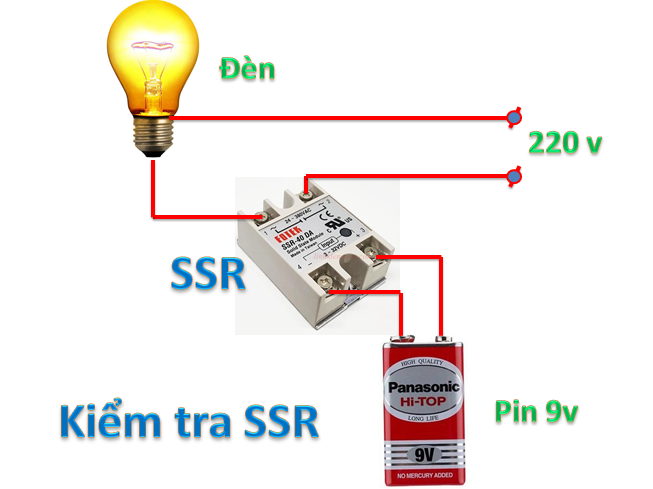

Hình 5: Sơ đồ kiểm tra SSR
Các bạn nối cục pin 9v vào ngõ vào của SSR , ngõ ra mắc nối tiếp với bóng đèn sợi đốt và nối vào điện 220v các bạn sẽ thấy bóng đèn sáng. Tháo pin ra sẽ thấy đèn tắt. Nhiệm vụ của bộ điều khiển CKC 400 kia là khi thiếu nhiệt độ sẽ cấp điện áp 1 chiều ở ngõ ra và kích cho điện trở sấy hoạt động , khi đủ nhiệt sẽ ngắt điện ngõ ra 1 chiều làm cho SSR ngắt điện của mayso nhiệt .Việc đóng ngắt có điều khiển như vậy sẽ làm cho nhiệt độ trong buồng sấy luôn duy trì ở một giá trị ổn định làm cho nước trong vật cần sấy sẽ bay hơi và khô.

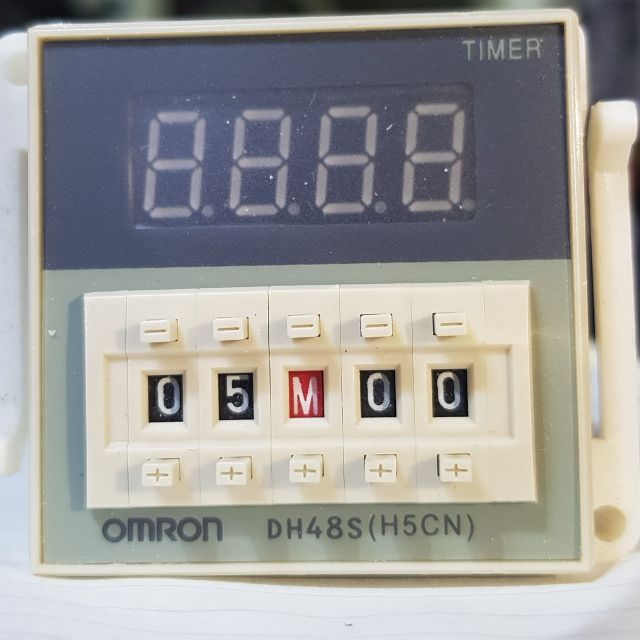

Hình 6: Bộ hẹn giờ Timer đơn DH48S
Để hẹn giờ tắt cho hệ thống thì các bạn sử dụng timer đơn loại này. Đây là timer đa năng dễ dàng chỉnh chế độ giờ (H) , phút (M), giây (S) thời gian nhỏ nhất là 0.99 giây và cao nhất là 99 giờ 99 phút. Như vậy là đủ cho 1 quy trình sấy rồi. Timer đơn này giá cũng mềm (khoảng 160 ngàn).

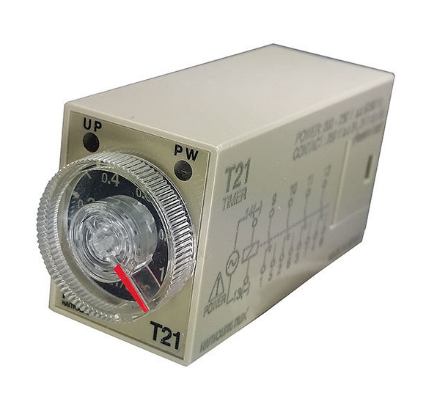

Hình 7: Bộ hẹn giờ Timer đơn T21
Trong sơ đồ còn sử dụng thêm 1 Timer đơn , cài đặt thời gian bằng xoay núm chỉnh có kim. Đây là loại timer mini dùng để hẹn giờ cho bộ chuông điện vì thời gian đóng ngắt chuông điện khoảng 2 giây, nên mình sài bộ này. Cách sử dụng Timer này cũng tương tự như các loại Timer đơn kia.

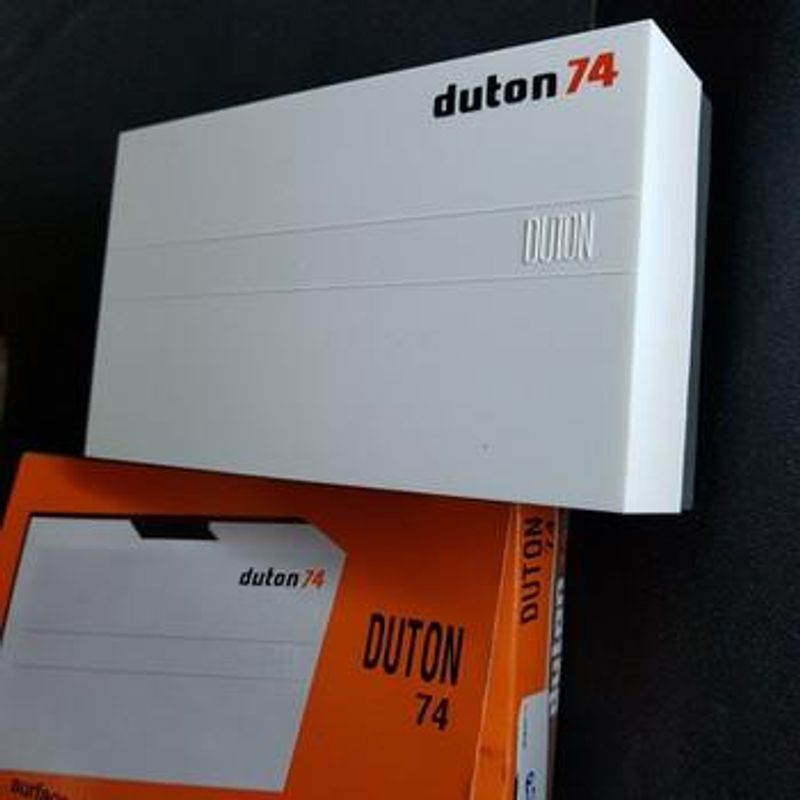

Hình 8: Chuông cửa DUTON
Theo yêu cầu của khách hàng thì khi sấy xong, kết thúc quá trình thì sẽ phát chuông "ping pong" . Và mình sử dụng bộ chuông này, chuông này có cấu tạo đơn giản là nam châm điện khi cấp điện vào sẽ hút lõi sắt thúc vào lá thép số 1 tạo ra âm thanh "ping" , khi ngắt điện lõi thép trở về húc vào lá thép thứ 2 tạo nên âm thanh "pong". Nhược điểm của nó là các bạn cấp điện lâu thì nó sẽ bốc khói phát hỏa cháy nhà (chắc chắn đấy). Nhưng yên tâm chuyện đó không xảy ra vì chuông được điều khiển bằng nút nhấn, họ nhấn vào và thả tay ra thôi ko ai đứng giữ hoài. Còn ở trong mạch thì nó sẽ được ngắt bằng Timer số 2 (timer mini hình phía trên).

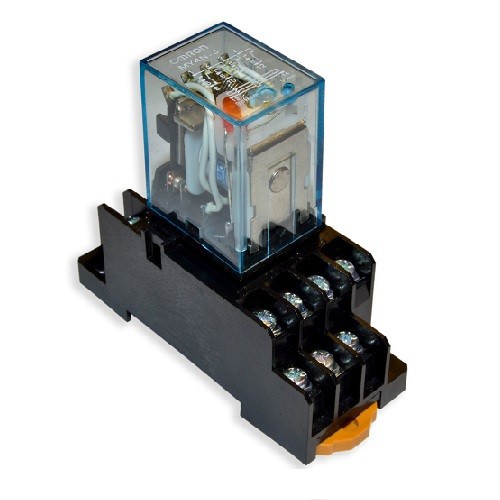

Hình 9: Role kiếng trung gian
Khi nhấn nút ON để cho mạch này duy trì làm việc được thì cần có tiếp điểm tự giữ . Role trung gian này trong mạch sẽ có nhiệm vụ là như vậy, loại này các bạn nếu dùng loại tốt và mơi giá khoảng 120 ngàn ( schneider ) hoặc các bạn dùng loại cũ của nhật giá cũng mềm 50 ngàn.

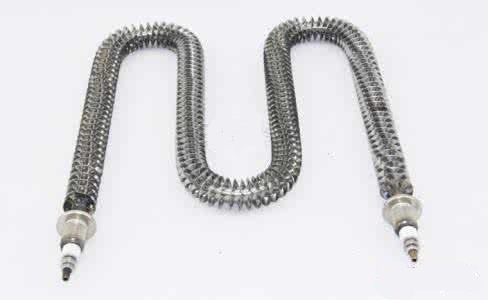

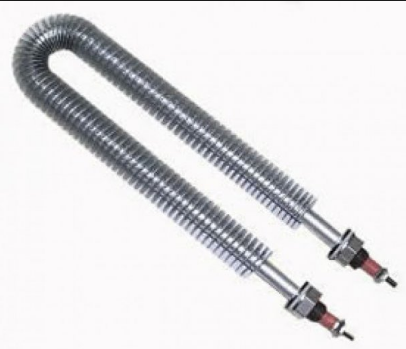

Hình 10: Mayso tạo nhiệt đốt trong không khí
Đây là mayso nhiệt, là thành phần biến đổi điện năng thành nhiệt năng , vì sấy trong không khí nên các bạn phải chọn mayso nhiệt có cánh tản nhiệt . Người ta gọi là "nấu không khí" chứ không sử dụng loại trơn " nấu nước". Loại nấu nước khi đưa lên trên không khí sẽ nóng đỏ và chảy ra ngay.
B. Sơ đồ lắp ráp, nguyên lý hoạt động và vận hành

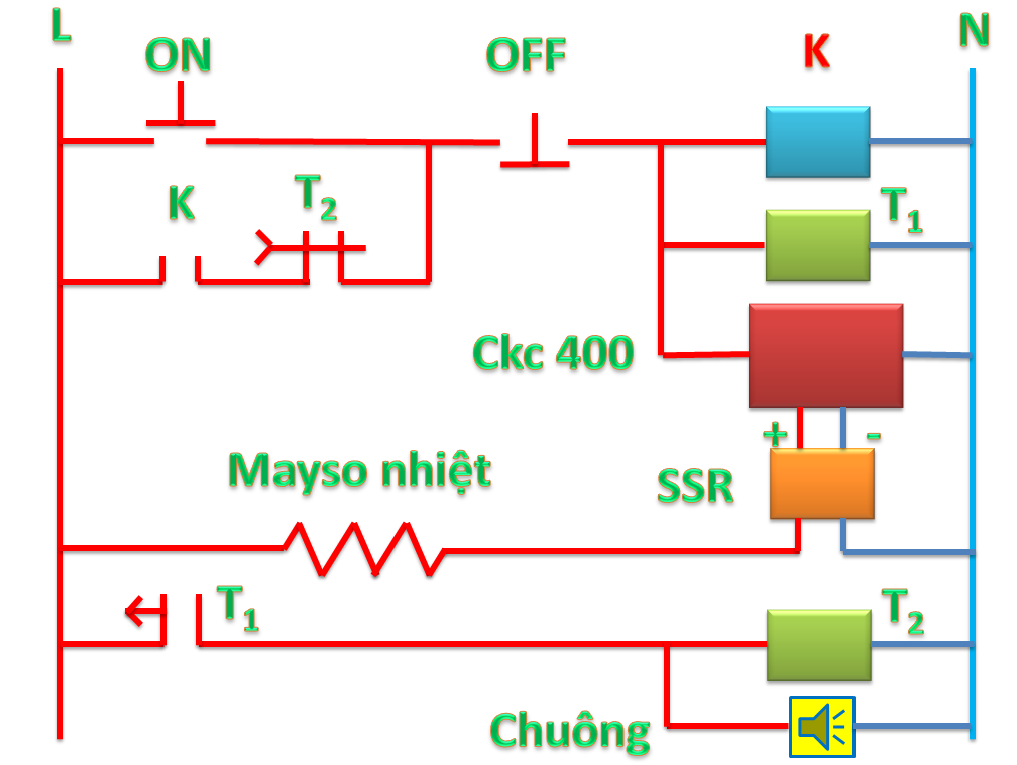

Hình 11: Sơ đồ nguyên lý bộ điều khiển sấy
Nguyên lý hoạt động:
Khi nhấn nút ON dòng điện chạy qua cuộn hút của role trung gian K, tiếp điểm thường mở K sẽ đóng lại để duy trì. Dòng điện cấp cho đồng thời Role trung gian, Timer 1 và bộ điều khiển nhiệt độ CKC 400 hoạt động. Khi nhiệt độ cài đặt lớn hơn nhiệt độ trong phòng thì bộ điều khiển nhiệt độ sẽ cấp điện ở chân ra 5 và 6 cho SSR làm SSR dẫn điện cấp điện cho mayso hoạt động. Quá trình đóng cắt dòng điện ra dây mayso nhiệt sẽ làm cho nhiệt độ trong lò ổn định duy trì ở nhiệt độ cao làm hơi nước trong sản phẩm bay hơi, làm khô vật cần sấy. Sau khoảng thời gian cài đặt, bộ điều khiển Timer 1 sẽ đếm thời gian, tiếp điểm thường đóng mở chậm sẽ đóng lại cấp điện cho Timer 2 và Chuông cửa hoạt động , Timer 2 sau 2 giây sẽ tác động tiếp điểm thường đóng mở chậm làm ngắt điện toàn hệ thống.
